拉绳位移传感器的测量范围 拉绳位移传感器工作原理

来源:拉绳位移传感器的测量范围 拉绳位移传感器工作原理   发布于:2022-11-8 11:33:54    浏览:400

拉绳位移传感器的测量范围 拉绳位移传感器工作原理

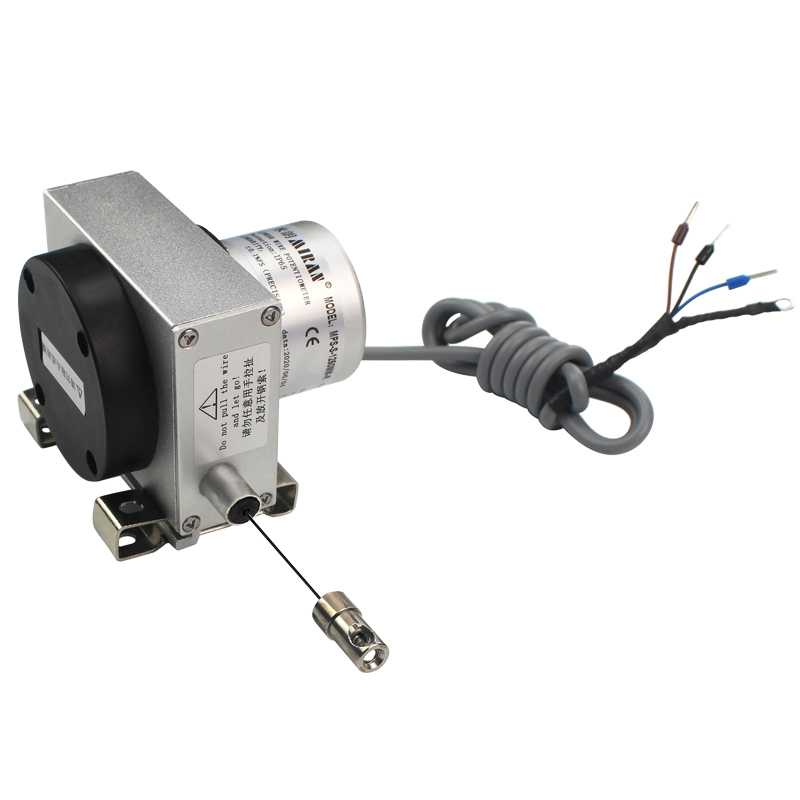

拉绳位移传感器又称拉绳传感器、拉绳电子尺、拉绳编码器。拉绳位移传感器是直线位移传感器在结构上的精巧构成,充分结合了角度传感器和直线位移传感器的优点,成为一款安装尺寸小、结构紧凑、测量行程大、精度高的传感器,行程从几百毫米至几十米不等。下面小编给大家介绍一下“拉绳位移传感器的测量范围 拉绳位移传感器工作原理”
一、拉绳位移传感器的测量范围
拉绳位移传感器特别适合直线导轨系统,液压气缸系统、试验机、伸缩系统(叉车、压机、升降机、弯管机、折弯机等),起重机或缆绳绞车,水库大坝保护系统,闸门开度控制系统、试验机压力机械、液压万能实验机械,仓储位置定位,压力机械,造纸机械,纺织机械,金属板材机械,包装机械,印刷机械,水平控制仪,建筑机械,水平控制仪、建筑机械、工业机器人、射出机、木工机械、电梯、空气压缩机/油压机、高度机、X-Y轴及其它长度位移等相关尺寸测量和位置控制,特别适合电液伺服液压万能试验机的控制。完全可以替代光栅尺,其它应用场合可以定制,完全可以实现低成本的高精度测量。
二、拉绳位移传感器工作原理
拉绳位移传感器的功能是把机械运动转换成可以计量,记录或传送的电信号。拉绳位移传感器由可拉伸的不锈钢绳绕在一个有螺纹的轮毂上,此轮毂与一个精密旋转感应器连接在一起,感应器可以是增量编码器,绝对(独立)编码器,混合或导电塑料旋转电位计,同步器或解析器。
操作上,拉绳式位移传感器安装在固定位置上,拉绳缚在移动物体上。拉绳直线运动和移动物体运动轴线对准。运动发生时,拉绳伸展和收缩。一个内部弹簧保证拉绳的张紧度不变。带螺纹的轮毂带动精密旋转感应器旋转,输出一个与拉绳移动距离成比例的电信号。测量输出信号可以得出运动物体的位移、方向或速率。
