磁栅尺工作原理及应用

来源:   发布于:2024-5-21 10:51:34    浏览:133

                     磁栅尺工作原理及应用

      磁栅尺又称磁尺,是一种采用电磁方法记录磁波数目位置的检测装置,对使用环境的条件要求较低,对周围磁场的抗干扰能力较强,在油污、粉尘较多的地方使用有较好的稳定性。
  磁栅尺的工作原理是磁电转换,为保证磁头有稳定的输出信号幅度,考虑到空气的磁阻很大,故磁栅尺与磁头之间不允许存在较大和可变的间隙,最好是接触式的。为此带型磁栅在工作时磁头是压入于磁带上的,这样即时带面有些不平整,磁头与磁带也能良好的接触。线型磁栅的磁栅尺和磁头之间约有0.01mm的间隙,由于装配和调整不可能达到理想状态,故实际上线型磁栅也处于准接触式的工作状态。
  磁栅尺的重要特点有两个:一个是磁栅尺与磁头处于接触式的工作状态。磁栅的工作原理是磁电转换,考虑到空气的磁阻很大,为保证磁头有稳定的输出信号幅度,所以磁栅尺与磁头之间不允许存在较大和可变的间隙,最好是接触式的。为此带型磁栅在工作时磁头是压入于磁带上的,这样即使带面有些不平整,磁头与磁带也能良好的接触。线型磁栅的磁栅尺和磁头之间约有0.01mm的间隙,由于装配和调整不可能达到理想状态,故实际上线型磁栅也处于准接触式的工作状态。

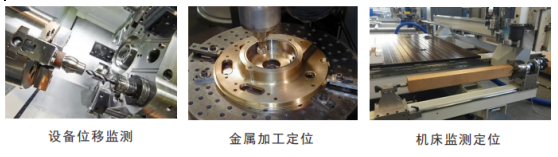

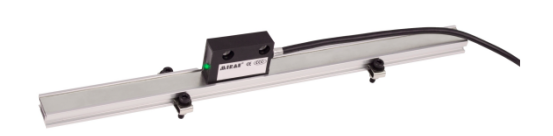

 像是米朗品牌的磁栅尺MSK滑块式磁栅尺和MR50磁栅尺主要用于木工、石材加工、锯切、金属切削、纺织、印刷、包装、塑料加工、自动化系统、切割设备、电子组装设备、测量/检测设备等。


磁栅尺是一种高精度的测量工具,主要用于数控机床等设备中。但是,在使用中,磁栅尺也会出现一些常见的故障。下面我们就介绍几种常见的磁栅尺常见故障及其解决方案。
一、当磁栅尺读数不稳定时,可能是由于以下原因导致的:
1、检查连接配电线路是否有问题。假如连接配电线路有问题,应重连或更换连接配电线路。
 2、检查磁头与刻度盘之间是否有存在异物或污渍。如果存在异物或污渍,应清洗或更换磁头和刻度盘。
3、检查电源电压是否正常。假如电源电压不稳定,就需要更换电源或调整电源输出。
二、当磁栅尺读数偏差较大时,可能是由于以下原因导致的:
 1、检查刻度盘与数控车床移动轴之间的配合情况。假如配合不良,则需要重新加工或更换零部件。
 2、检查调节螺丝是否牢固。假如调节螺丝松了,则需要用到六角扳手作出调整并固定螺丝。
3、检查数控车床移动轴是否存在弯曲变形等问题。假如存在问题,则需要进行修复或更换零部件。
三、当磁栅尺无法正常工作时,可能是由于以下原因导致的:
 1、检查连接配电线路是否完好。假如连接配电线路断开,则需要重新焊接或更换连接配电线路。
 2、检查电源供电有没有问题。假如电源异常,就需要更换电源或修复电源故障。
3、检查磁头与刻度盘之间有无损坏。假如毁坏,则需要更换磁头和刻度盘。
