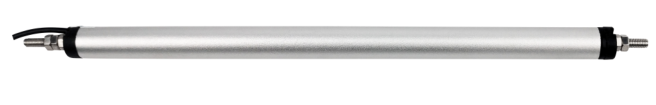

KPM16-MT 电位器式位移传感器应用于大型扫描仪上案列
来源： 发布于：2025-5-10 16:23:11 浏览：169
电位器式位移传感器应用于大型扫描仪上案列
它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。直线电位器可用作直线位移感器。在扫描仪中，可动电刷与扫描头相连，扫描头的位移引起电位器移动端的电阻变化，阻值的变化量反映了位移的量值，阻值的增加还是减小则表明了位移的方向。通常在电位器上通上电源电压，可以把电阻变化转换为电流或者电压输出。其优点是结构简单，输出信号大，使用方便，价格实惠。
电位器：其电刷移动时电阻以匝电阻为阶梯而变化，输出特性呈阶梯形。若在伺服系统中用作位移反馈元件，过大的阶跃电压会引起系统振荡，因此制作中应尽量减小每匝的电阻值。
优点：结构简单，体积小，使用方便，价格低廉，输出信号大。对于安装空间有限或对成本敏感的扫描仪应用场景较为适用。例如在一些小型家用扫描仪中，电位器式位移传感器可以以较低的成本实现基本的位移测量功能。
在扫描仪中的主要作用：
在一些对成本控制较为严格且对精度要求不是极高的扫描仪中，电位器式位移传感器可用于检测扫描头的直线位移，将扫描头的机械位移转换为电信号，为扫描仪的制系统提供位置信息。

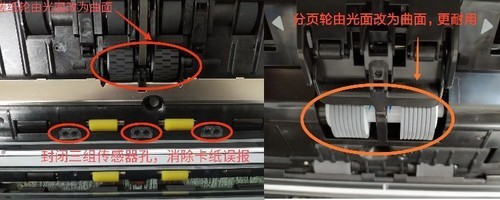

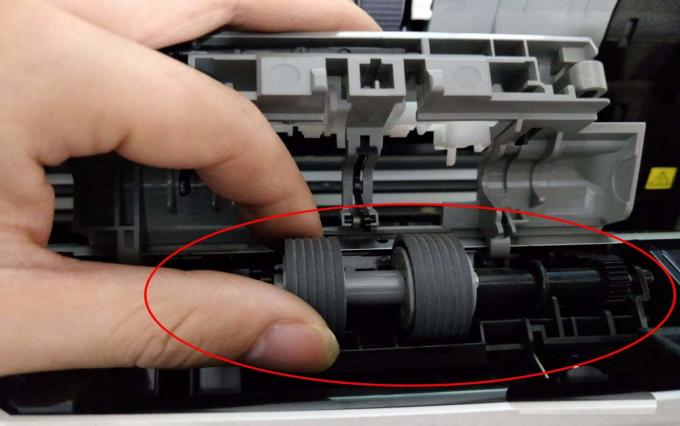

主要固定在扫描头位置检测：扫描仪的扫描头需要在固定轨道上精确移动，以确保图像或文档的每一部分都能被准确捕捉。直线电位器式位移传感器可以安装在扫描头的移动轨道上，实时监测扫描头的位置，确保其按照预定路径移动。这种位置检测对于保证扫描质量至关重要。
实现运动控制：通过监测扫描头的位移变化，直线电位器式位移传感器可以实时反馈扫描头的运动状态，用于控制系统对扫描头的运动进行调整和控制。例如，当扫描头需要从一个位置移动到另一个位置时，传感器可以提供精确的位置信息，帮助控制系统调整电机的转速和方向，确保扫描头能够准确到达目标位置。
