LVDT20差动变压器式位移传感器Product introduction 您现在的位置:首 页 > 产品展示 > 产品详情

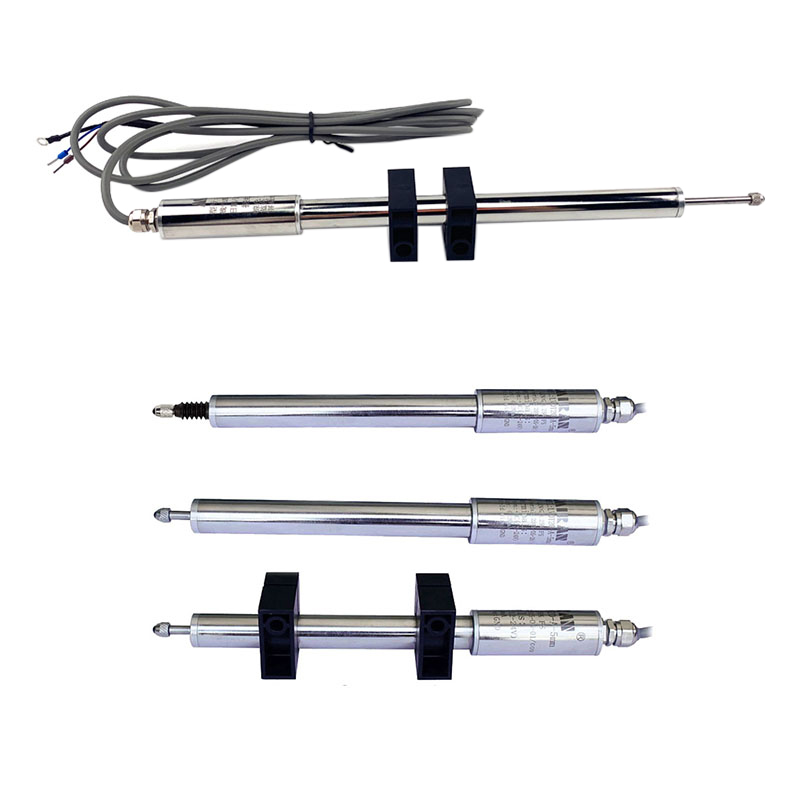

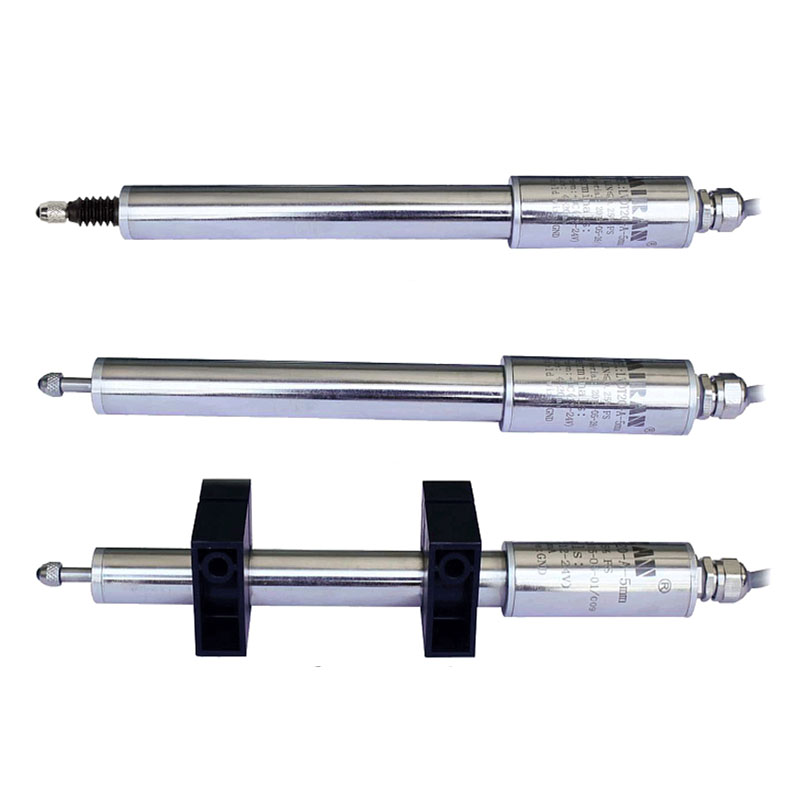

LVDT20差动变压器式位移传感器
  • 产品详情
  • Product introduction


  • 一、 LVDT20回弹式位移传感器产品简介:
    差动变压器式位移传感器(LVDT)广发应用于航天航空,机械,建筑,纺织,铁路,煤炭,冶金,塑料,化工以及科研院校等国民经济各行各业,用来测量伸长,振动,物体厚度,膨胀等的高技术产品。

    回弹式位移传感器具有优良的性能,适用于质量控制和计量应用中的高精度,高重复行的测量。侧头采用高硬度的耐磨材料氮化硅陶瓷,测轴移动部分采用精密导轨。笔形位移传感器外配变送器可输出标准的直流信号,外配变送器采用12-24V DC供电,电子电路密封在304不锈钢金属管内,可以再潮湿和灰尘等恶劣环境中工作,输出信号为标准的可被计算机或PLC使用的0-5V、0-10V、4-20mA、RS485输出。

    二、LVDT20回弹式位移传感器性能特点:

    1.外径φ20mm,不锈钢304外壳,回弹式

    2.内置精密直线轴承,重复性好

    3.探头为氮化硅陶瓷球,耐磨性好

    4.直流单电源供电,内置高性能信号调节器

    5.二线4-20mA电流输出,三线制电压输出0-10V
    6.无滑动触点,使用寿命长

    三、LVDT20回弹式位移传感器技术参数:

    位移量程

    5mm,10mm,20mm,25mm,40mm,50mm,100mm

    输出信号

    05V, 010V,420mARS485

    分辨率

    0.1um 数字式输出是16bit

    线性误差

    ≤±0.25%FS

    重复误差

    ≤10um

    供电电源

    +1224V DC

    工作电流

    电压输出型 电流 <12mA

    二线420mA电流输出型 电流420mA

    RS485输出型 电流1540mA

    动态特性

    3Hz(拉杆式可达50HZ

    耐受冲击

    250g/11毫秒

    振动允限

    10g/2KHZ

    激励电压

    3Vrms

    激励频率

    5KHZ

    温度系数

    零点≤0.01%/

    灵敏度

    0.025%/

    工作温度

    -25℃~+85


    :电压信号输出为三线制,电流信号为二线制

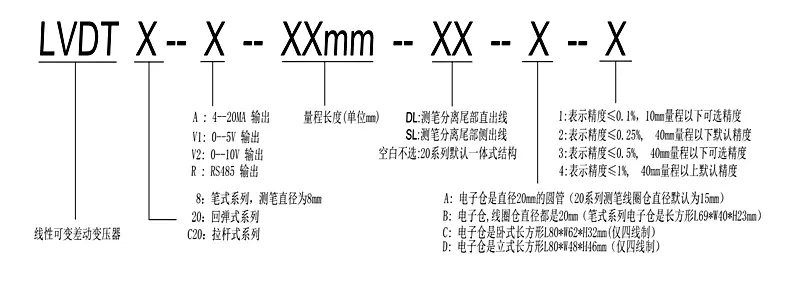

    四、LVDT20回弹式位移传感器命名规则:

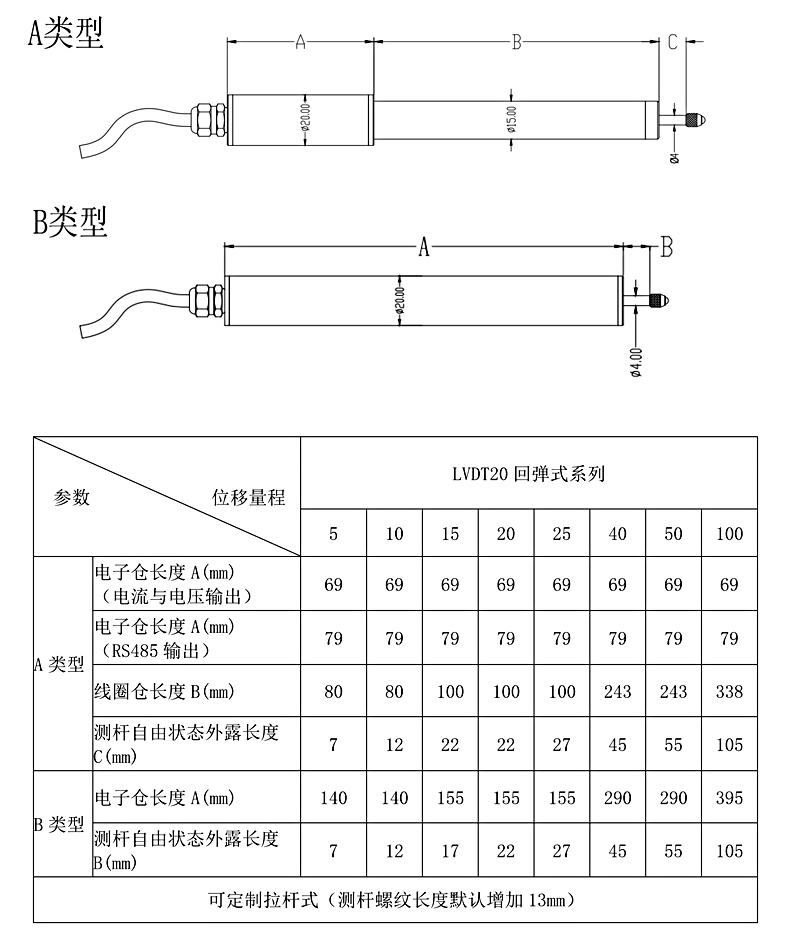

    五、LVDT20回弹式位移传感器(类型A/类型B)安装尺寸图:

    类型A尺寸图:

    参数

    LVDT20类型A系列回弹式

     位移量程(mm

     5

     10

     20

     25

     40

     50

     100

     电子仓长度A(mm)(电流与RS485)

     69

    69

    69

    69

     69

    69

     69

     电子仓长度A(mm)(电压输出)

     54

     54

    54

    54

    54

    54

    54

    线圈长度B(mm

     117

     140

     168

    188

    243

    243

    338

    测杆自由外露长度 C(mm

     20

    30

    25

    30

    45

    55

    105

     注:一般只有5、10量程的带防尘伸缩套管

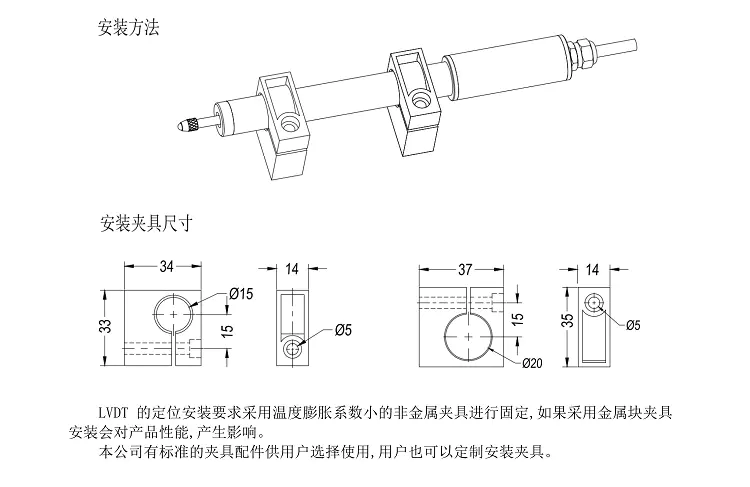

    类型A安装夹具尺寸图;


    类型A安装方法:


    类型B(5MM)量程安装尺寸图:


    类型B夹具安装尺寸:


    注:LVDT的定位安装要求采用温度膨胀系数小的非金属夹具进行固定,如果采用金属块夹具安装会对产品性能产生影响

    本公司有标准的夹具配件供用户选择使用,用户也可以定制安装夹具。

    六、输出特性;
    LVDT20回弹式位移传感器电流输出特性:

    最大环路负载电阻和供电电压关系(供电电压15~28VDC,推荐供电电压24VDC,负载电阻500Ω)


    LVDT20回弹式位移传感器电压流输出特性:

    不同量程0-10V输出电压和位移关系(供电电压15~28VDC,推荐供电电压15VDC)

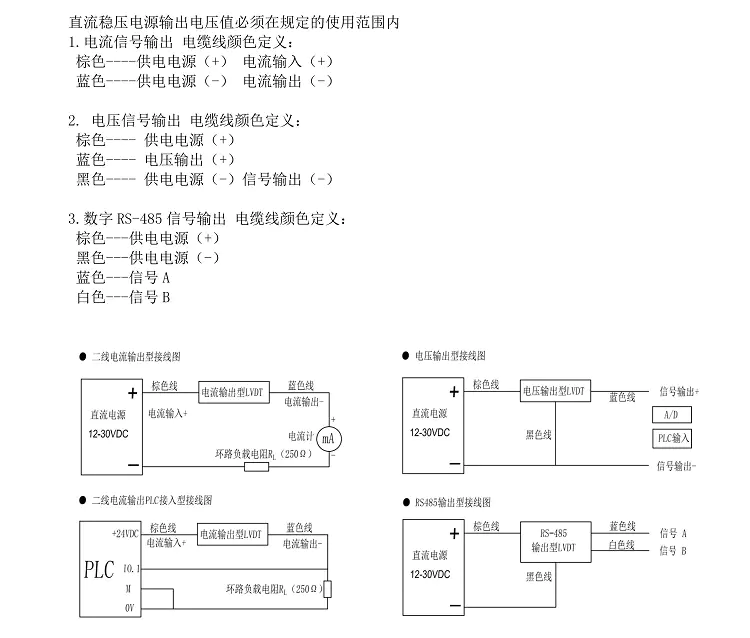

    LVDT20回弹式位移传感器接线定义:
    二线制电流输出型接线图:


    二线制电流输出PLC接入型接线图:


    三线制电压输出型接线图:



    直流稳压电源输出电压值必须在规定的使用范围内:+12~+24VDC

    1.电流信号输出电缆线颜色定义:

    棕色----供电电源(+)电流输入(+)

    蓝色----供电电源(-)电流输出 (-)

    2.电压信号输出电缆线颜色定义:
    棕色----供电电源(+)

    蓝色----电压输出(+)

    黑色----供电电源(-)信号输出(-)


    3.RS-485数字信号输出电缆线颜色定义:

    棕色----供电电源(+)
    黑色----供电电源(-)
    蓝色----信号A

    白色----信号B
