LVDT8---A笔式位移传感器Product introduction 您现在的位置:首 页 > 产品展示 > 产品详情

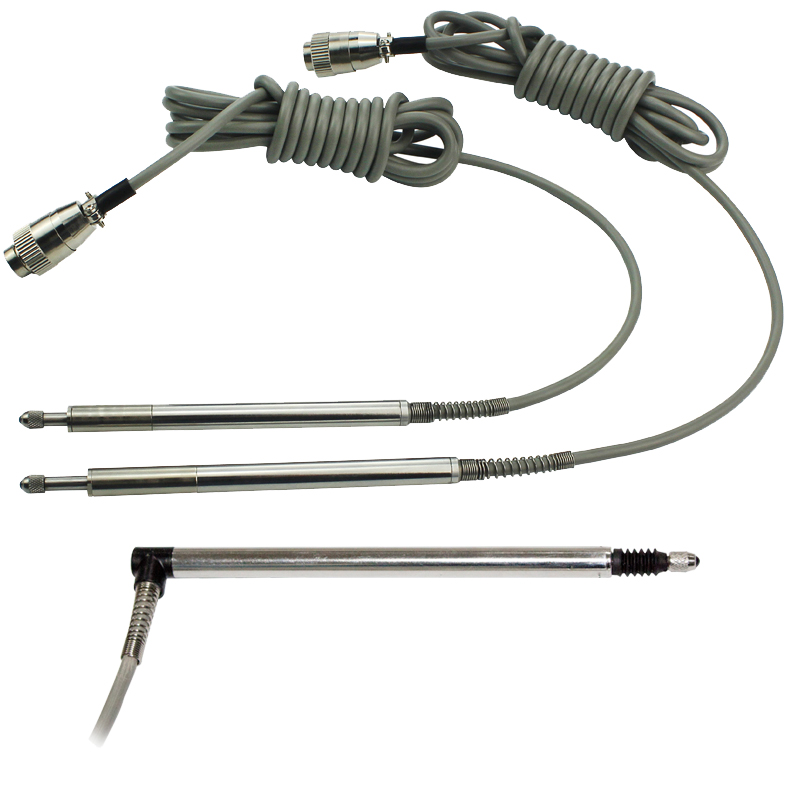

LVDT8---A笔式位移传感器
  • 产品详情
  • Product introduction



  • 一、
     LVDT8笔式位移传感器产品简介:

    差动变压器式位移传感器(LVDT)广发应用于航天航空,机械,建筑,纺织,铁路,煤炭,冶金,塑料,化工以及科研院校等国民经济各行各业,用来测量伸长,振动,物体厚度,膨胀等的高技术产品。

       笔式位移传感器具有优良的性能,适用于质量控制和计量应用中的高精度,高重复行的测量。侧头采用高硬度的耐磨材料氮化硅陶瓷,测轴移动部分采用精密导轨。笔形位移传感器外配变送器可输出标准的直流信号,外配变送器采用12-24V DC供电,电子电路密封在304不锈钢金属管内,可以再潮湿和灰尘等恶劣环境中工作,输出信号为标准的可被计算机或PLC使用的0-5V、0-10V、4-20mA、RS485输出。

    二、
    LVDT8笔式位移传感器性能特点:

    1.外径φ8mm笔形回弹式位移传感器

    2.交流信号电源供电,外配高性能信号解调器

    3.测量范围由0-5MM,分辨率高,重复性好

    4.无滑动触点,使用寿命长

    5.二线制4-20MA输出,三线制电压输出0-10V,0-5V.

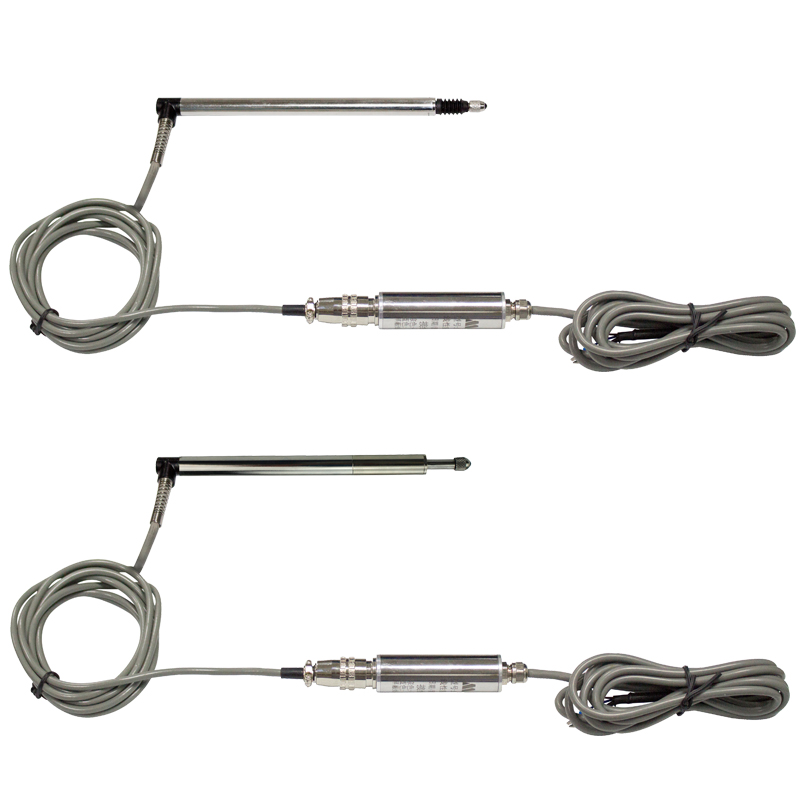

    6.自身内部不带电路解调器即变送器。外配变送器有直接接入电缆式和通过航空插头方式联系两种。通过外配的变送器,笔式LVDT位移传感器可输出模拟或485数字信号。

    三、LVDT8笔式位移传感器技术参数:


    位移量程(mm)

    2.5mm,5mm,10mm

    输出信号

    05V, 010V,420mARS485

    分辨率

    0.2um 数字式输出是16bit

    线性误差

    ≤±0.25%FS

    重复误差

    1um

    供电电压

    +1224V DC

    工作电流

    电压输出型 电流 <10mA

    二线420mA电流输出型 电流425mA

    RS485输出型 电流1540mA

    动态特性

    10Hz

    耐受冲击

    250g/11毫秒

    振动允限

    10g/2KHZ

    激励电压

    3Vrms (1-3Vrms)

    激励频率

    5KHZ (1-10KHZ)

    温度系数

    零点≤0.01%/

    灵敏度

    0.025%/

    工作温度

    -25℃~+85


    :电压信号输出为三线制,电流信号为二线制

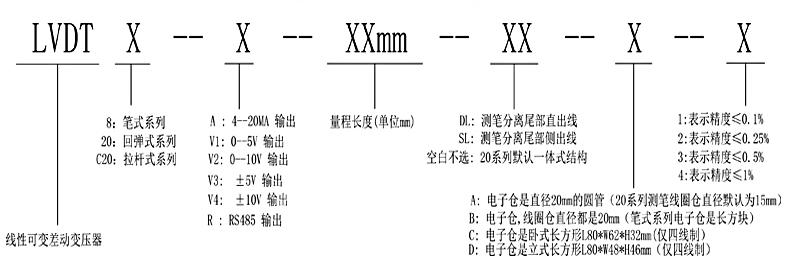

    四、LVDT8笔式位移传感器命名规则:

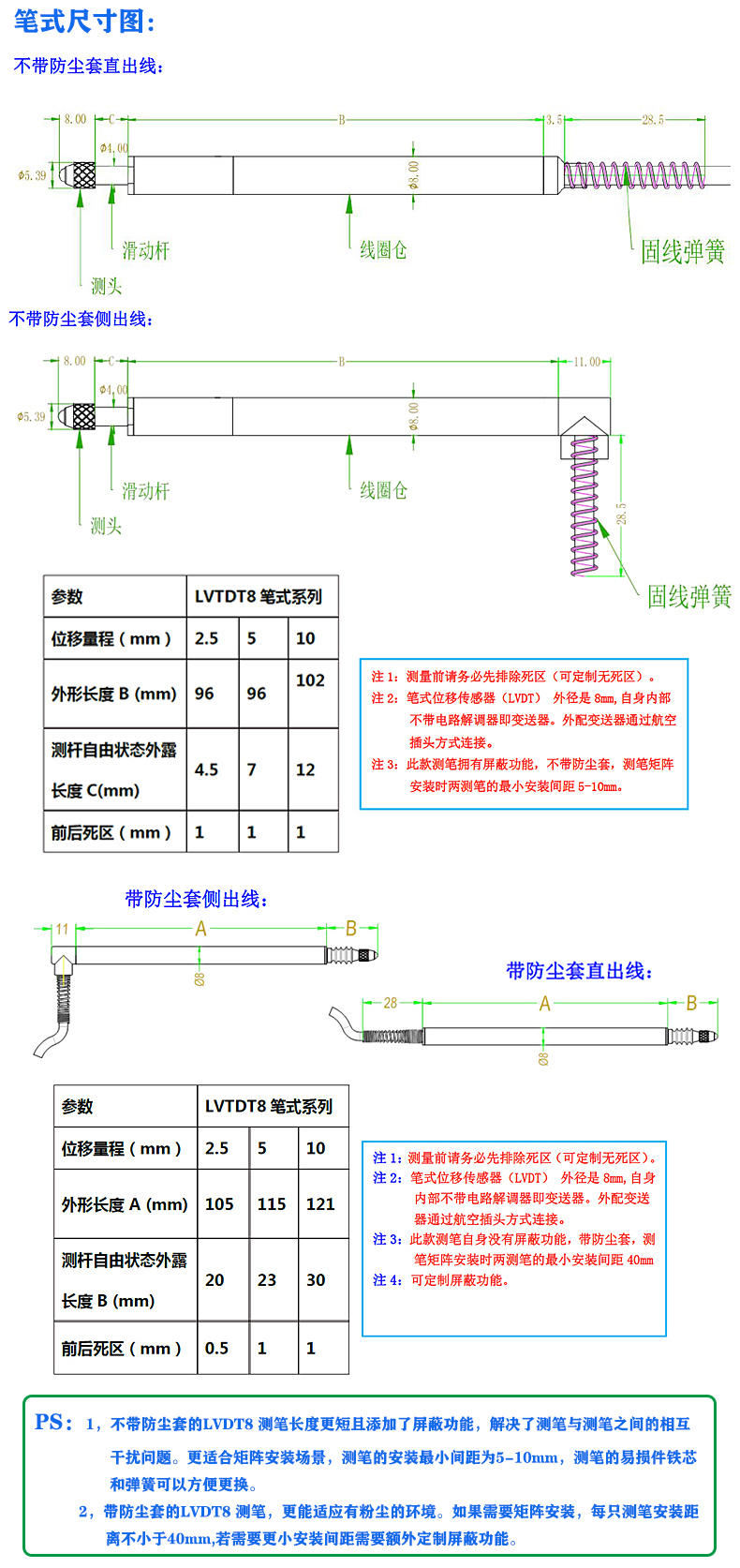

    五、LVDT8笔式位移传感器安装尺寸图:


    传感器直出线尺寸图:


    传感器侧出线尺寸图:


    LVDT8系列参数:
    位移量程:2mm, A外形尺寸为:70mm,测杆自由状态外露长度为B:20mm;
    位移量程:5mm, A外形尺寸为:115mm,测杆自由状态外露长度为B:23mm;
    位移量程:10mm, A外形尺寸为:121mm,测杆自由状态外露长度为B:30mm.

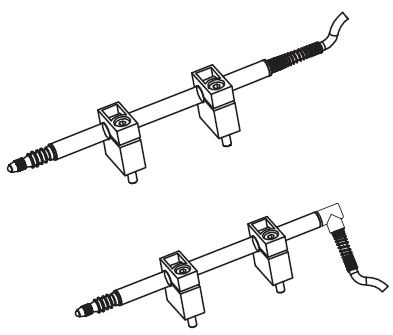

    夹具安装尺寸图:

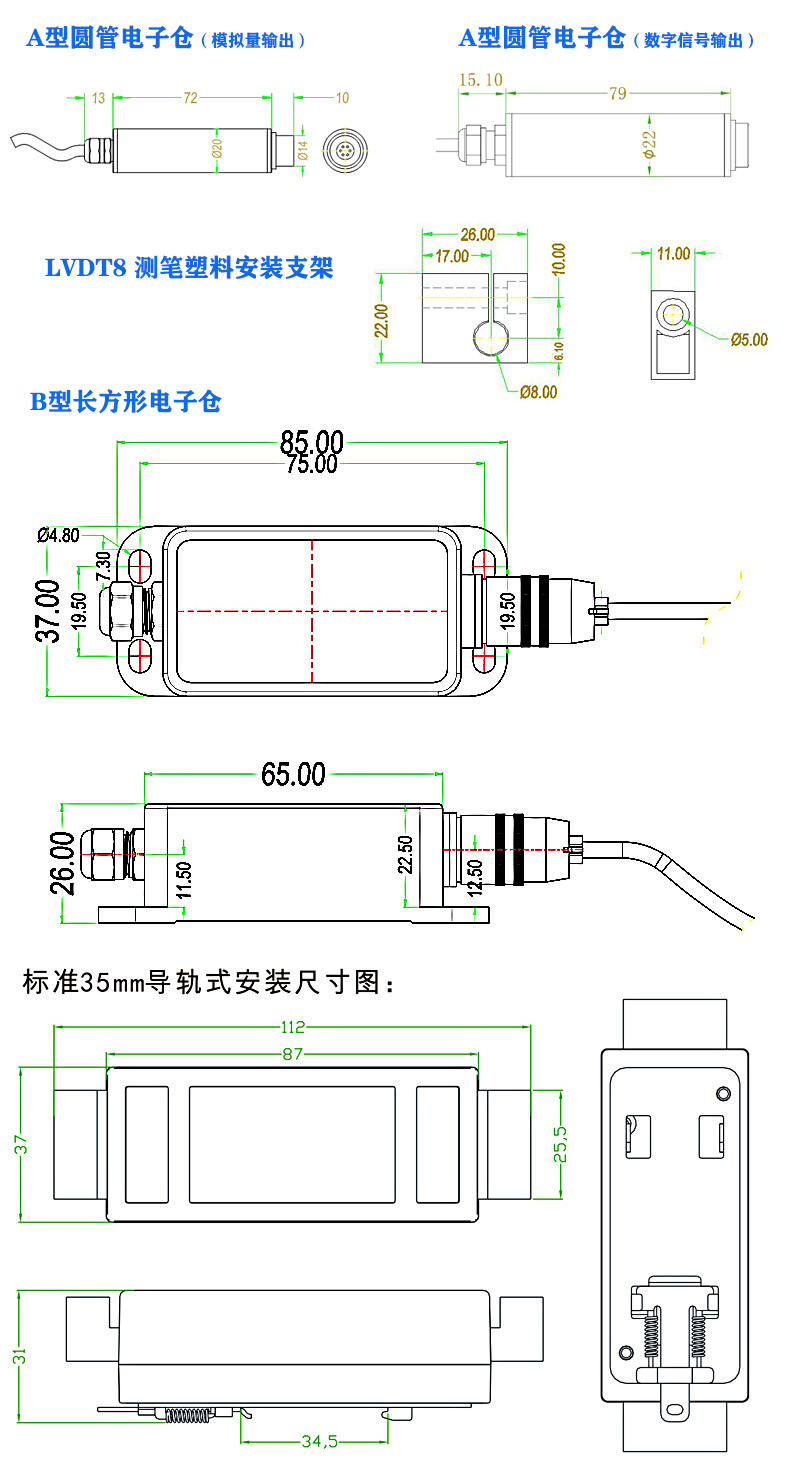

    外配变送器安装尺寸图:




    六、LVDT8笔式位移传感器安装方法



    注:LVDT的定位安装要求采用温度膨胀系数小的非金属夹具进行固定,如果采用金属块夹具安装会对产品性能产生影响

    本公司有标准的夹具配件供用户选择使用,用户也可以定制安装夹具。

    当“黄”和“黑”同相位时,把“蓝”和“绿”端

    相连接可以在“红”与“黑”之前产生差动信号输出,当铁芯朝电缆端位移时,输出与输入是同相的。

    LVDT8笔式位移传感器电流输出特性:

    最大环路负载电阻和供电电压关系(供电电压15~28VDC,推荐供电电压24VDC,负载电阻500Ω)


    LVDT8笔式位移传感器电压流输出特性:

    不同量程0-10V输出电压和位移关系(供电电压15~28VDC,推荐供电电压15VDC)


    七、
     LVDT8笔式位移传感器接线定义:

    二线制电流输出型接线图:


    二线制电流输出PLC接入型接线图:


    三线制电压输出型接线图:


    直流稳压电源输出电压值必须在规定的使用范围内:+12~+24VDC

    1.电流信号输出电缆线颜色定义:

    棕色----供电电源(+)电流输入(+)

    蓝色----供电电源(-)电流输出 (-)

    2.电压信号输出电缆线颜色定义:
    棕色----供电电源(+)

    蓝色----电压输出(+)

    黑色----供电电源(-)信号输出(-)




    3.RS-485数字信号输出电缆线颜色定义:

    棕色----供电电源(+)
    黑色----供电电源(-)
    蓝色----信号A

    白色----信号B
