LVDTC20拉杆式位移传感器Product introduction 您现在的位置:首 页 > 产品展示 > 产品详情
LVDTC20拉杆式位移传感器
  • 产品详情
  • Product introduction

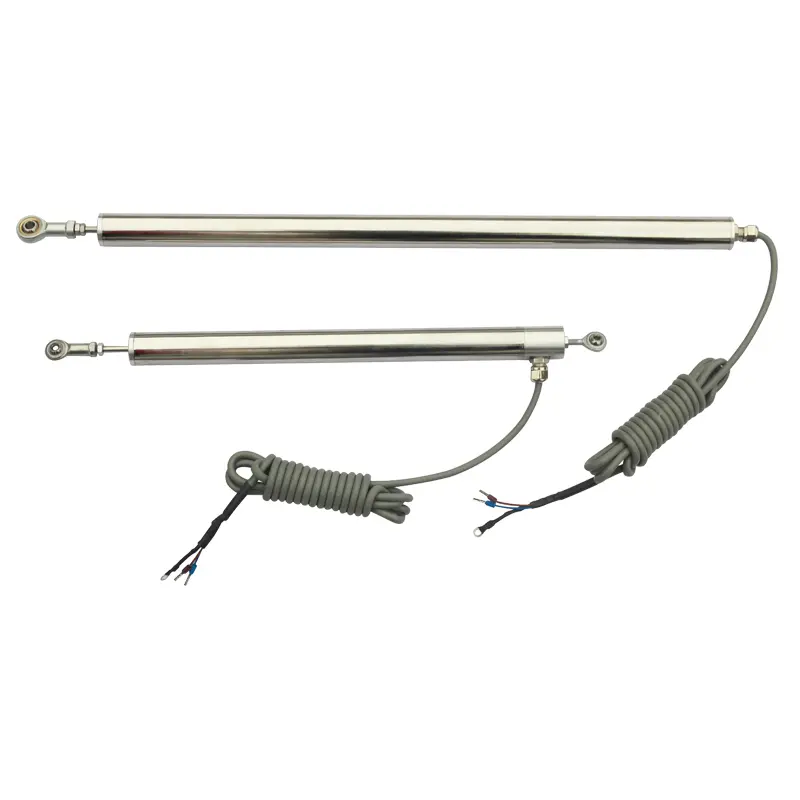

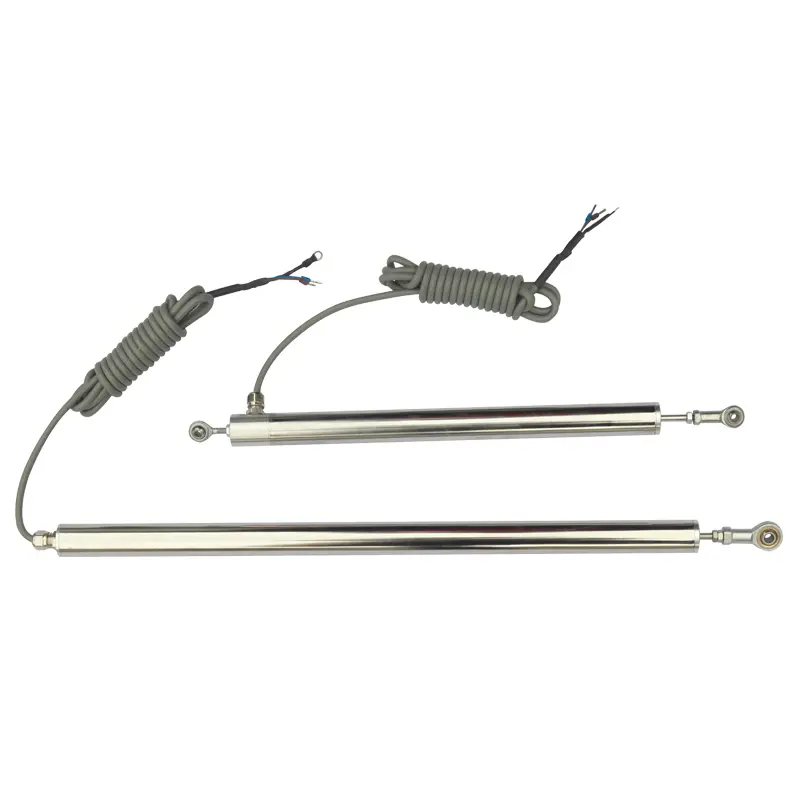

  • LVDTC20拉杆式位移传感器LVDTC20拉杆式位移传感器

    一、LVDTC20拉杆式位移传感器简单介绍:

    差动变压器式位移传感器(LVDT)可广泛应用于航天航空,机械, 建筑,纺织,铁路,煤炭,冶金,塑料,化工以及科研院校等国民经济各行各业,LVDTC20拉杆式位移传感器用来测量伸长,振动,物体厚度,膨胀等的高技术产品。 LVDTC20拉杆式位移传感器具有优良的性能,采用方便的单电源+12~24V DC供电, 电子电路密封在304不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工作,输出信号为标准的可被计算机或PLC使用的0-10V或4-20mA输出。

    、LVDTC20拉杆式位移传感器性能特点:
    ★内置精密直线轴承,重复性好
    ★探头为氮化硅陶瓷球,耐磨性好
    ★无滑动触点,使用寿命长
    ★直流单电源供电,内置高性能信号解调器
    ★二线制4-20mA电流输出,三线制0-5V或0-10V电压输出
    ★外径Φ20mm,不锈钢304外壳,拉杆式可配鱼眼

    、LVDTC20拉杆式位移传感器性能参数:

    位移量程

    5mm,10mm,20mm,25mm,40mm,50mm,100mm,150mm,200mm

    输出信号

    05V,010V,0±5V,0±10V,420mA,RS485

    分辨率

    1um(max  数字式输出是16bit

    线性误差

    ≤±0.25%FS

    重复误差

    zui高可达10um

    供电电源

    +1230V DC

    工作电流

    电压输出型                 电流 <10mA

    二线420mA电流输出型      电流425mA

    RS485输出型                电流1540mA

    动态特性

    50HZ(max)

    耐受冲击

    250g/11毫秒

    振动允限

    10g/2KHZ

    激励电压

    3Vrms

    激励频率

    5KHZ

    温度系数

    零点≤0.01%/

    灵敏度

    0.025%/

    工作温度

    -25℃~+85

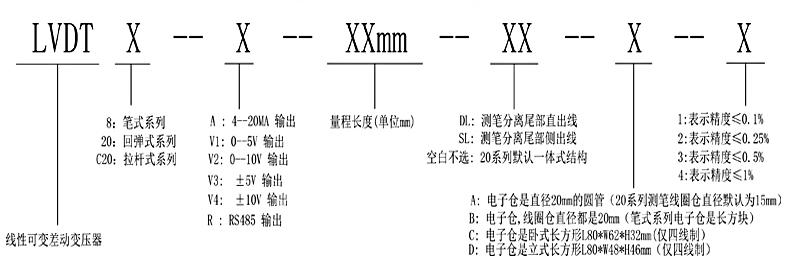

    、LVDTC20拉杆式位移传感器选型指引:

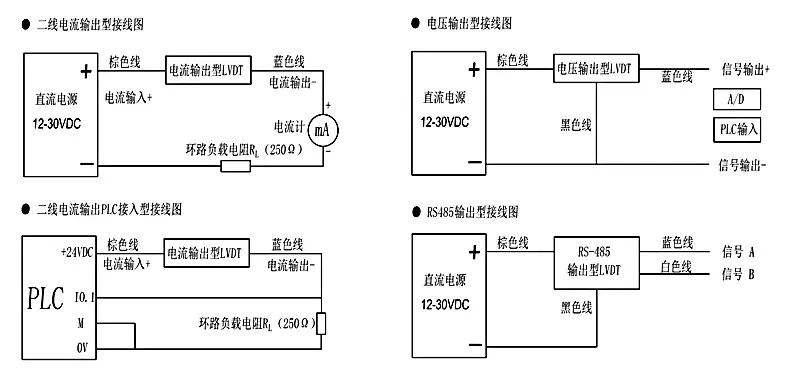

    五、LVDTC20拉杆式位移传感器接线方式:

    注:直流稳压电源输出电压值必须在规定的使用范围内

    1.电流信号输出 电缆线颜色定义:

     棕色----供电电源(+) 电流输入(+)

     蓝色----供电电源(-) 电流输出(-)



    2. 电压信号输出 电缆线颜色定义:

     棕色---- 供电电源(+)

     蓝色---- 电压输出(+)

     黑色---- 供电电源(-)信号输出(-)



    3.数字RS-485信号输出 电缆线颜色定义:

     棕色---供电电源(+)

     黑色---供电电源(-)

     蓝色---信号A

     白色---信号B

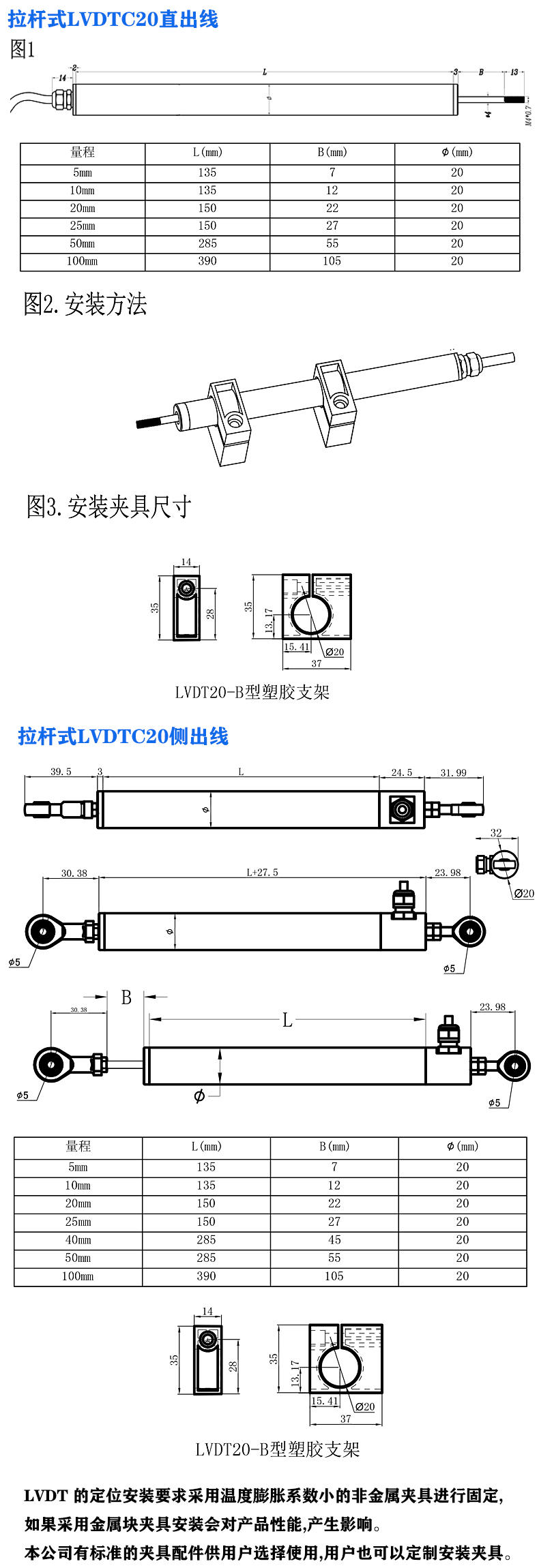

    、LVDTC20拉杆式位移传感器安装尺寸:
    LVDTC20拉杆式位移传感器安装尺寸

    七、LVDTC20拉杆式位移传感器应用领域:
    ●轴径跳动检测
    ●纺织机械检测
    ●阀门位置检测与控制
    ●辊缝间隙测量
    ●车辆制动装置磨损测量
    ●机器人、精密位移测量
    ●汽车零件在线检测
    ●机床及工具定位、液压缸定位
    ●桥面移位检测
    ●地铁地道工程防护

    注:LVDT 的定位安装要求采用温度膨胀系数小的非金属夹具进行固定,如果采用金属块夹具安装会对产品性能,产生影响。
    本公司有标准的夹具配件供用户选择使用,用户也可以定制安装夹具。

    如需详询及具体价格,请拨打服务热线:18988775301 张工
