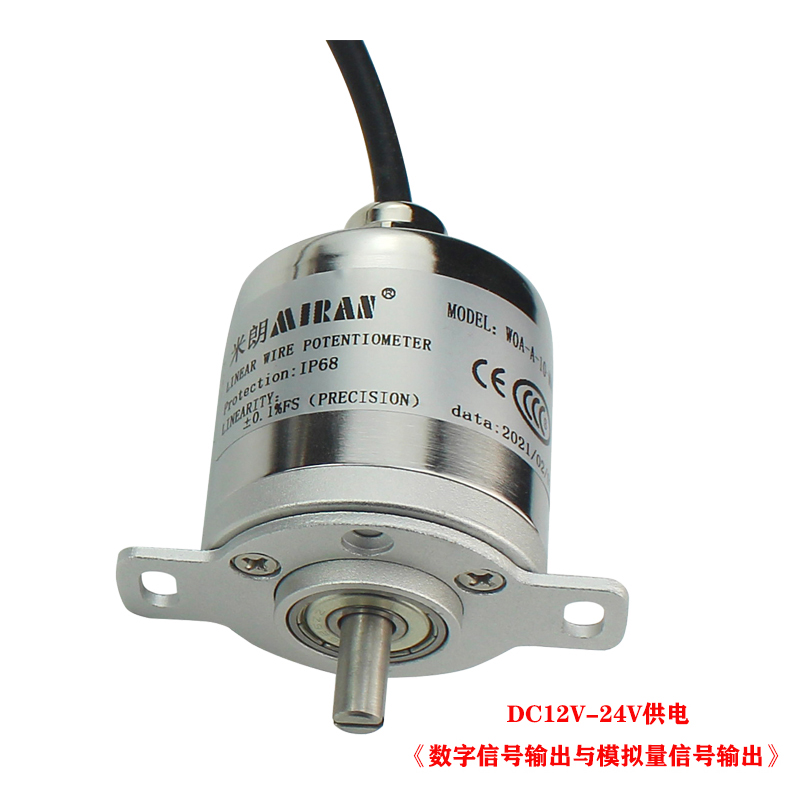

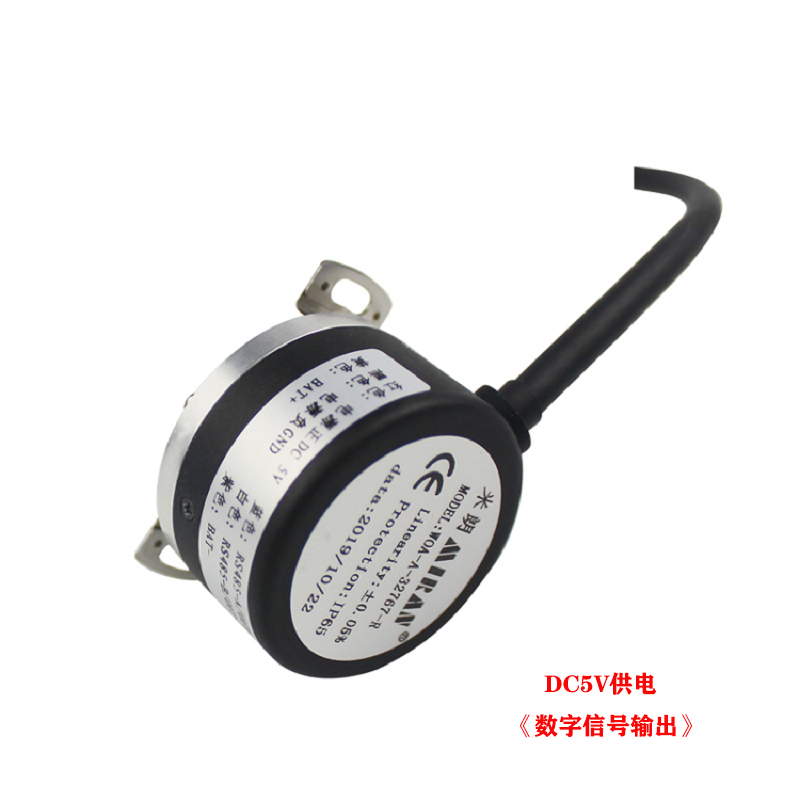

●信号输出：RS485半双工通信，4-20mA，0-5V，0-10V
●支持转速6000rmp
●输出分辨率：17分辨率
●温度范围：-30℃～85℃
●体积小
●抗污染能力强
●精度高，达到0.02度
|
项目规格 |
内容 |
备注 |
|
电源电压 |
DC 5V（RS485）/DC12V～DC36V（电压/电流/RS485） |
波动5%以下 |
|
电源电压VCC消耗电流 |
40mA |
不含突变情况 |
|
输出信号 |
0-5V/0-10V/4-20mA/RS485 |
|
|
线性精度 |
≤0.02° |
|
|
分辨率 |
17位 |
|
|
允许旋转速度 |
≤6000rpm |
|
|
圈数 |
1-32767圈（范围内可任意标定） |
|
|
输入输出形态 |
差分线路驱动器/接收器 |
|
|
工作环境温度 |
-30℃～85℃ |
|
●伺服控制系统
●机器手臂
●位置测量
●工业自动化控制
●直流电机

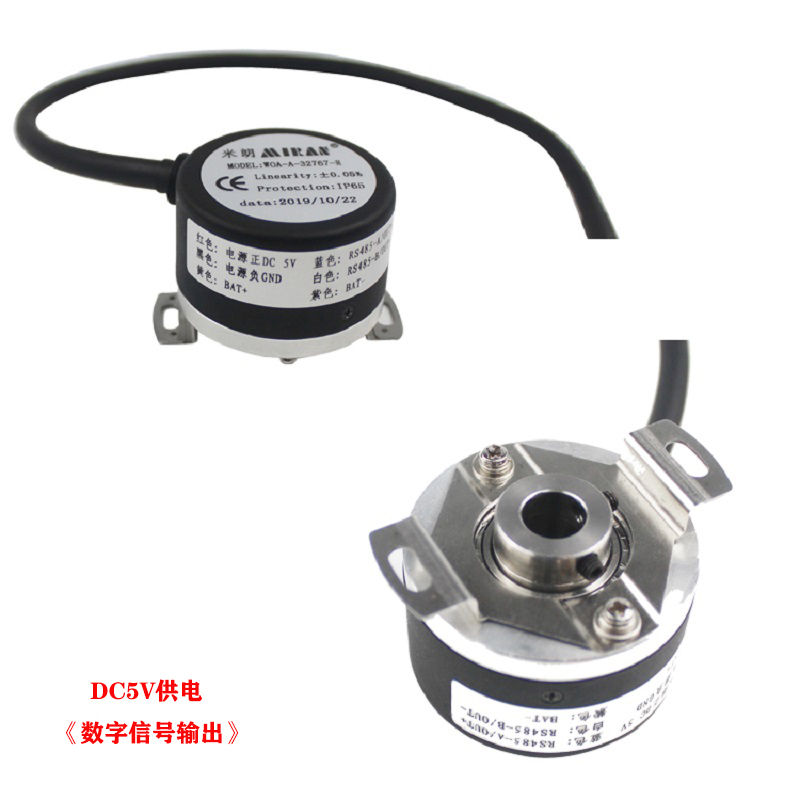

接线颜色
功能说明
备注
红色
电源正VCC
DC 5V（RS485）/DC12V～DC24V（电压/电流/RS485）
黑色
电源负GND
蓝色
D+/OUT+
RS485-A/OUT+
白色
D-/OUT-
RS485-B/OUT-
屏蔽层
接外壳

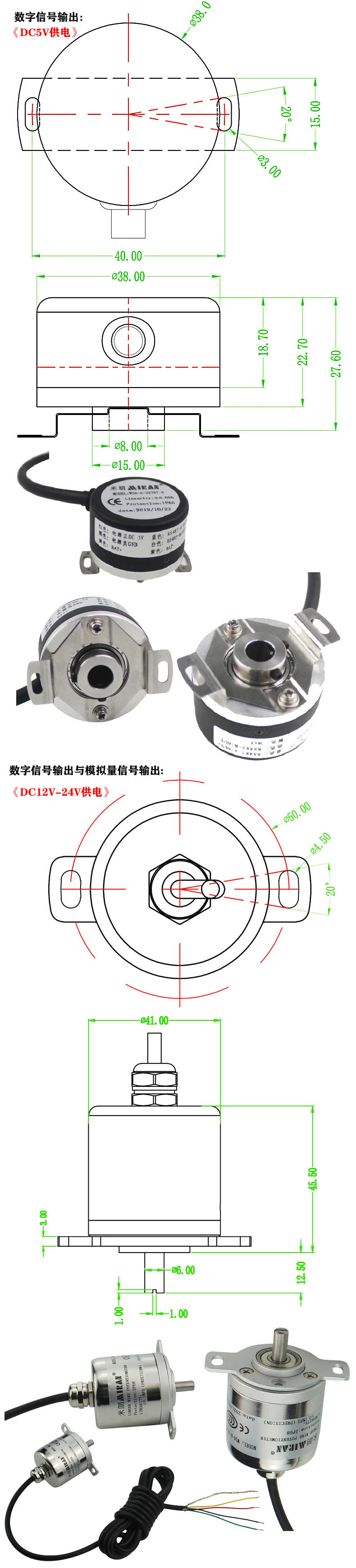

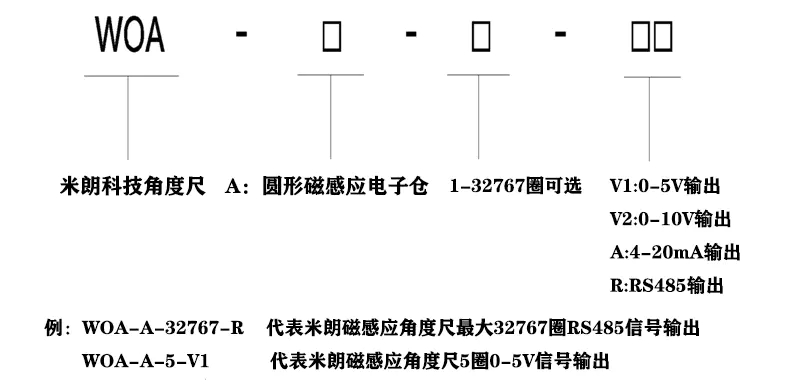

五、磁感应旋转角度位置传感器（单圈）选型规则：
六、磁感应旋转角度位置传感器（单圈）接线定义：
|
项目 |
内容 |
备注 |
|
传送方式 |
半双工串行通信 |
RS485 |
|
通信速率 |
9600bps |
默认 |
|
同步方式 |
起止同步（8bit数据、1bit停止） |
|
|
Bit顺序 |
LSB First |
|
|
传送错误校验 |
CRC校验 |
CRC多项式CRC16+1 |
