磁感应旋转角度位置传感器(多圈)Product introduction 您现在的位置:首 页 > 产品展示 > 产品详情
磁感应旋转角度位置传感器(多圈)
  • 产品详情
  • Product introduction

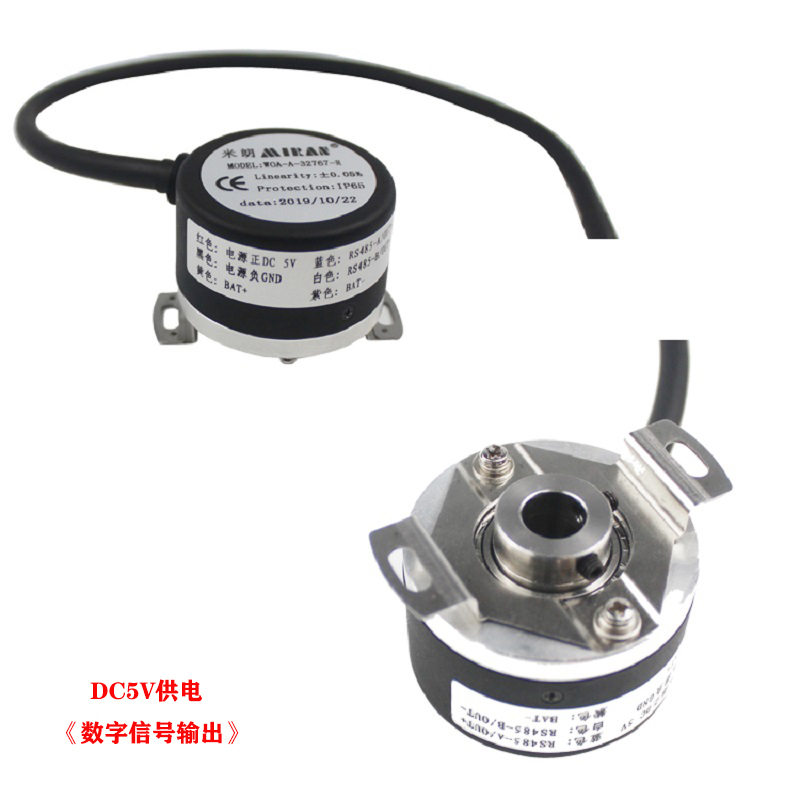

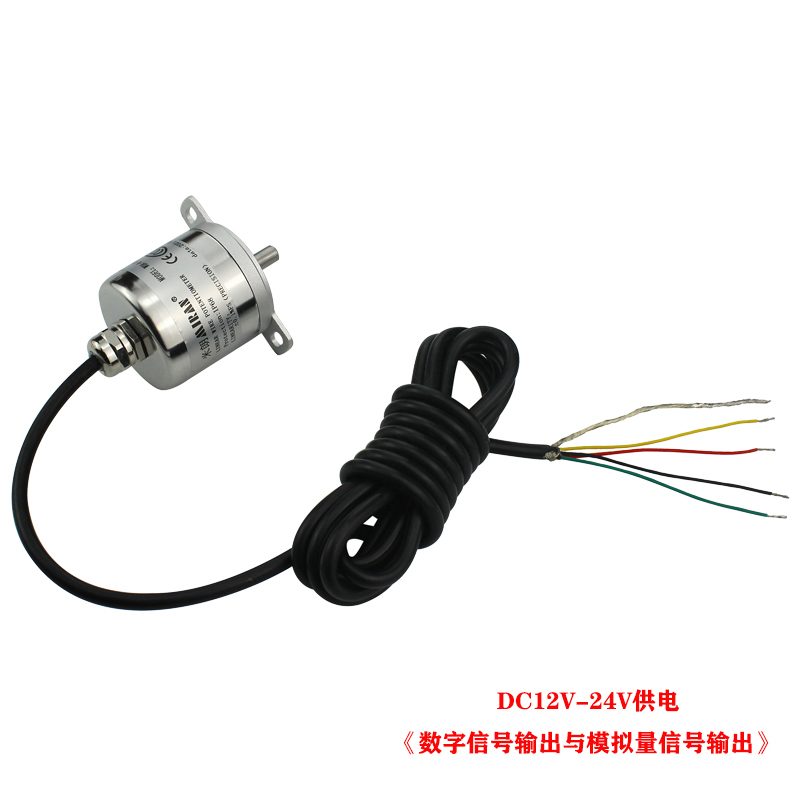

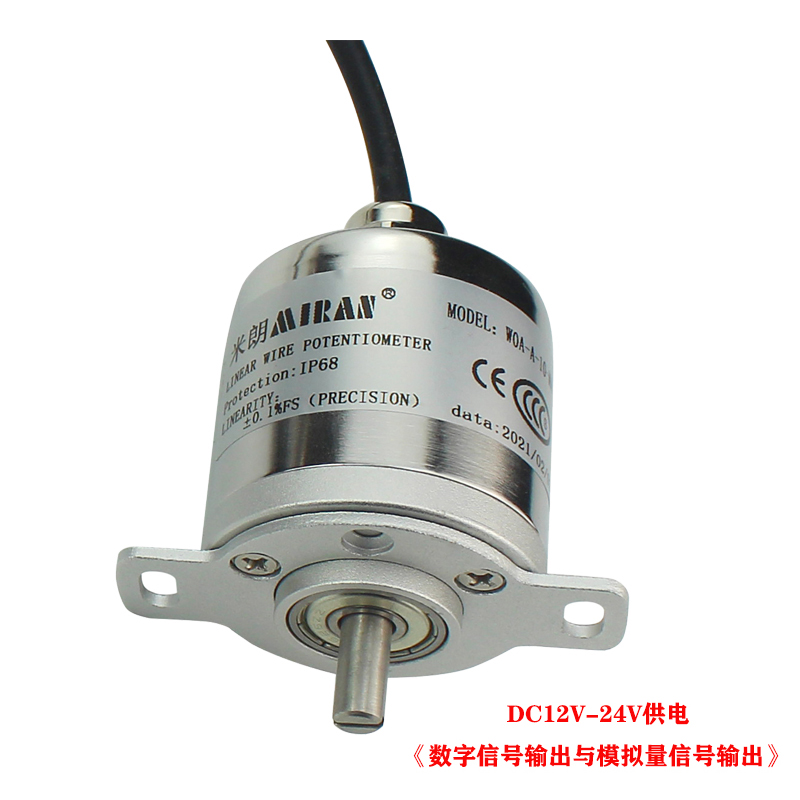

  • 磁感应旋转角度位置传感器磁感应旋转角度位置传感器

    一、WOA-A
    磁感应角度位置传感器(多圈)产品简介:
    WOA-A系列磁感应旋转角度位置传感器为测量电机旋转位置的非接触式编码器,磁感应旋转角度位置传感器产品采用米朗科技自主研发的各向异性磁电阻(AMR)传感器,并加入信号调理及算法,计算角度。

    二、WOA-A
    磁感应角度位置传感器(多圈)性能特点:

    ●信号输出:RS485半双工通信,4-20mA,0-5V,0-10V

    ●支持转速6000rmp

    ●输出分辨率:17分辨率

    ●温度范围:-30℃~85℃

    ●体积小

    ●抗污染能力强

    ●精度高,达到0.02度

    三、WOA-A
    磁感应角度位置传感器(多圈)技术参数:

    项目规格

    内容

    备注

    电源电压

    DC 5VRS485/DC12VDC36V(电压/电流/RS485

    波动5%以下

    电源电压VCC消耗电流

    40mA

    不含突变情况

    输出信号

    0-5V/0-10V/4-20mA/RS485



    线性精度

    0.02°



    分辨率

    17



    允许旋转速度

    ≤6000rpm



    圈数

    1-32767圈(范围内可任意标定)



    输入输出形态

    差分线路驱动器/接收器



    工作环境温度

    -30℃~85




    四、WOA-A
    磁感应角度位置传感器(多圈)应用领域:

    ●伺服控制系统

    ●机器手臂

    ●位置测量

    ●工业自动化控制

    ●直流电机

    五、

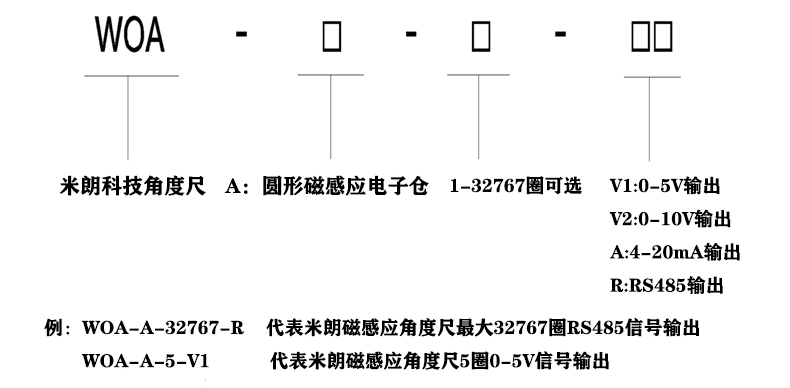

    磁感应角度位置传感器(多圈)选型规则:
    磁感应旋转角度位置传感器(多圈)选型规则WOA-A

    六、磁感应旋转角度位置传感器(多圈)接线定义:

    接线颜色

    功能说明

    备注

    红色

    电源正VCC

    DC 5V(RS485)/DC12V~DC36V(电压/电流/RS485)

    黑色

    电源负GND

    蓝色

    D+/OUT+

    RS485-A/OUT+

    白色

    D-/OUT-

    RS485-B/OUT-

    屏蔽层

    接外壳


    七、WOA-A

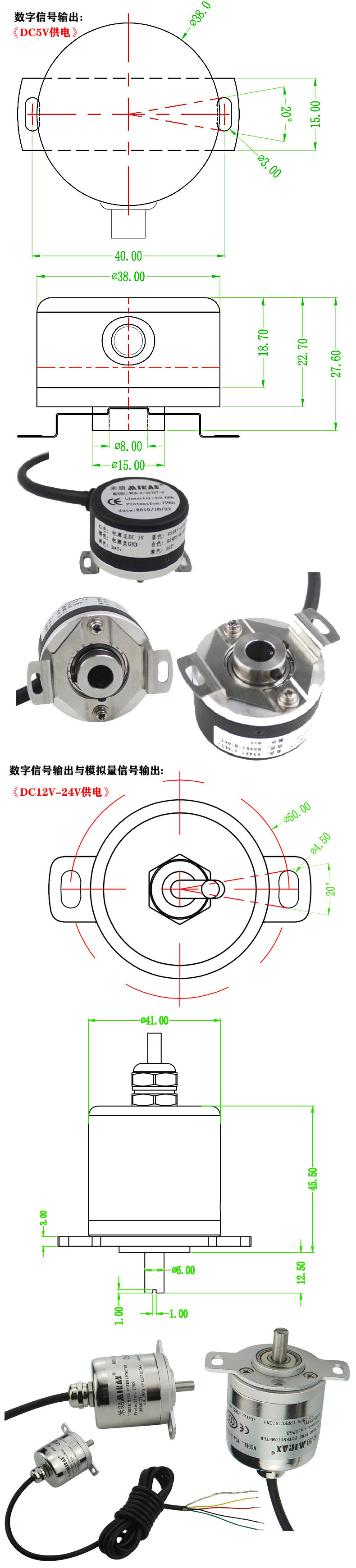

    磁感应角度位置传感器(多圈)安装尺寸:
    磁感应旋转角度位置传感器

    八、WOA-A
    磁感应角度位置传感器(多圈)通信规格:

    项目

    内容

    备注

    传送方式

    半双工串行通信

    RS485

    通信速率

    9600bps

    默认

    同步方式

    起止同步(8bit数据、1bit停止)



    Bit顺序

    LSB First



    传送错误校验

    CRC校验

    CRC多项式CRC16+1


     注:电源打开后因内部电路的初期化,请在上电50msec后,再输入命令。BAT电压小于2.8V时,多圈数据会清零。
