微型超声波位移传感器Product introduction 您现在的位置:首 页 > 产品展示 > 产品详情
微型超声波位移传感器
  • 产品详情
  • Product introduction

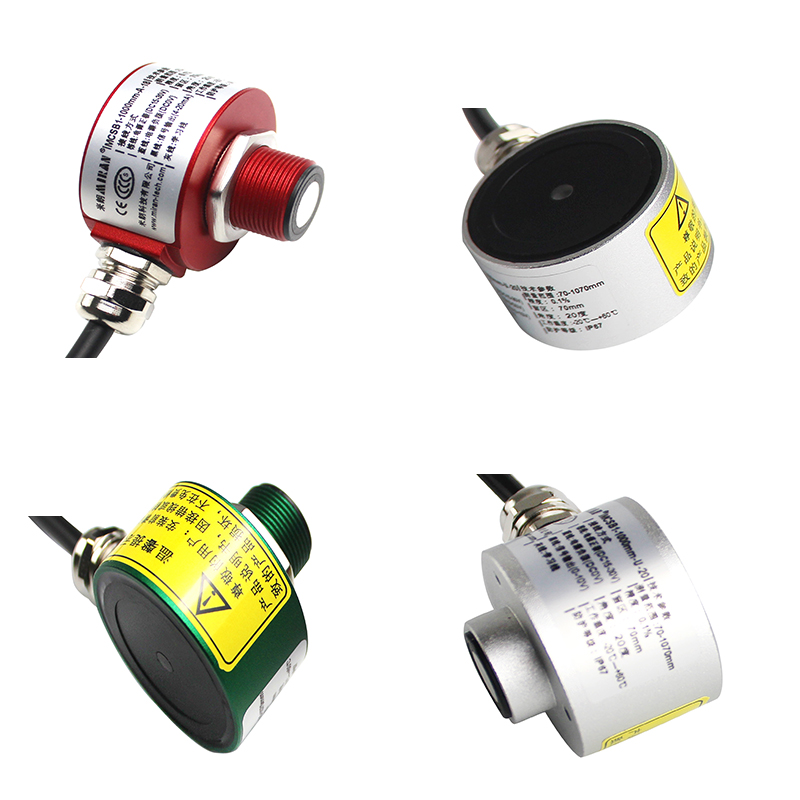

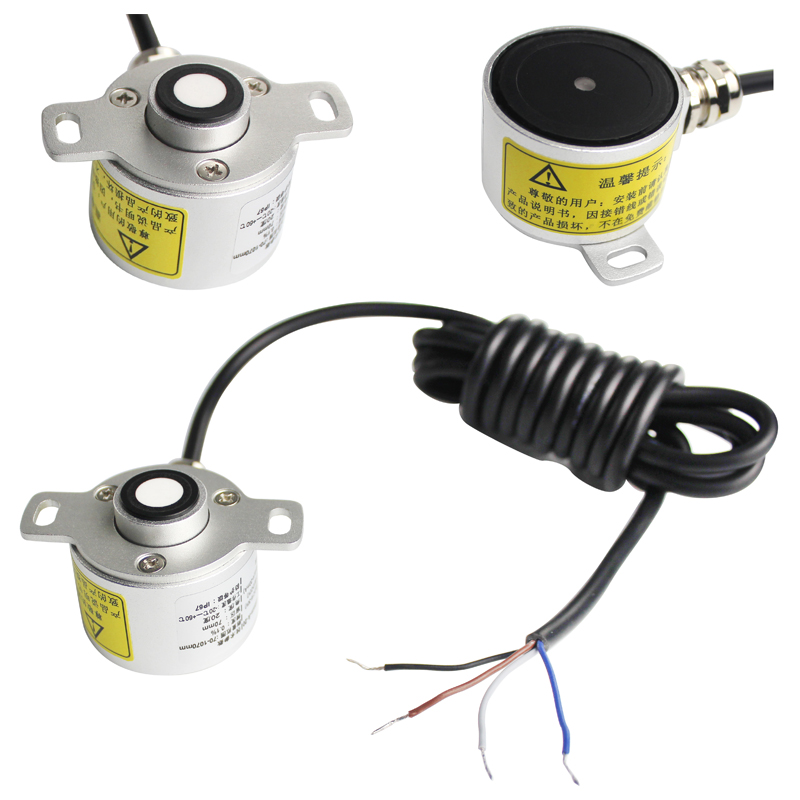

  • MIRAN米朗科技微型超声波位移传感器MIRAN米朗科技微型超声波位移传感器

    一、微型超声波位移传感器产品简介
    超声波位移传感器是一种振动频率高于声波的机械波,由换能晶片在电压的激励下发生振动,利用超声波的特性研制而成的传感器。微型超声波位移传感器具有频率高、波长短、绕射现象小,特别是方向性好、能够成为射线而定向传播等特点。超声波测距一般采用飞行时间法TOF(Time of Flight)。传感器到障碍物的距离S=vt/2。根据超声波发射和接收之间的飞行时间原理进行测量,利用声波介质对被检测物进行非接触式无磨损的检测,对透明或有色物体,金属或非金属物体,固体、液体、粉状物质均能检测。微型超声波位移传感器其检测性能不受工件颜色、材质、透明度的影响,包括烟尘环境和雨天。可广泛应用在物位(液位)监测,机器人防撞,各种超声波接近开关,以及防盗报警等相关领域,工作可靠,安装方便, 防水型,发射夹角较小,灵敏度高,方便与工业显示仪表连接。

    二、微型超声波位移传感器技术参数:

    产品型号

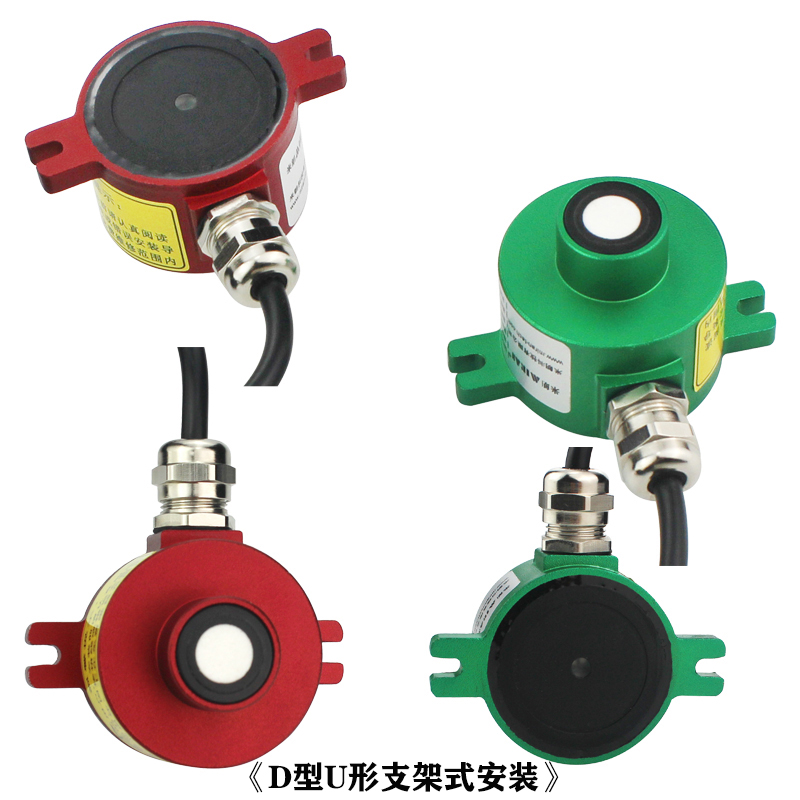

    MCSB1000-U/I-B/MCSB1000-U/I-C/MCSB1000-U/I-D

    测量范围

    60~1060mm

    盲区

    60mm

    响应时间

    约100ms

    分辨率

    0.35mm(max)

    标准检测板

    300x300mm

    波束角

    10~15°

    精度

    0.1%

    换能器频率

    200KHz

    工作电压

    15~30VDC

    纹波电压

    5%

    工作电流

    20MA

    输出方式

    0-10V、4-20mA

    工作温度

    -20°C~+60°C

    储藏温度

    -40°C~+70°C

    防护等级

    IP67

    壳体材料

    黄铜镀镍

    线长

    2米

    指示灯含义

    黄灯: 黄灯不变,物体在测量范围内。

           黄灯闪烁,设定功能状态下检测到物体。

    红灯: 红灯常亮,电源上电。长暗,出错

        红灯闪烁,设定功能状态下未检测到物体。

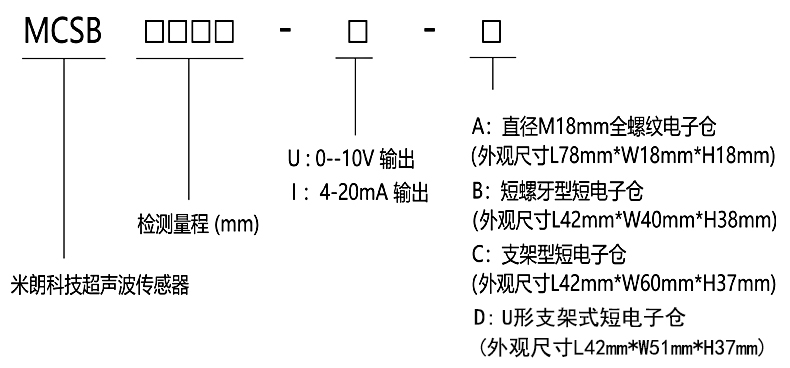

    三、微型超声波位移传感器选型指引:
    超声波位移传感器选型指引MCSB-1000mm-U-A

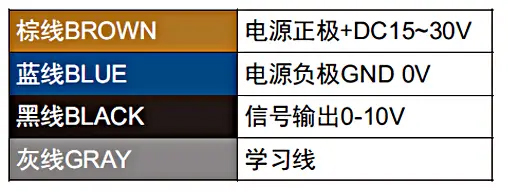

    四、微型超声波位移传感器接线定义:
    MIRAN米朗科技微型超声波位移传感器

    五、微型超声波位移传感器安装尺寸:
    超声波位移传感器安装尺寸


    六、微型超声波位移传感器模拟量输出方式:

    具体的调节方法如下:

    首先传感器通电,传感器的后面的红色和黄色指示灯会亮起。

    设置较远距离P2:

    在想要设定距离的地方放一个被测物。将灰线(学习线)和棕线(电源正)接一起,在此期间,如果被测物被捕捉到了,黄色灯会一直闪烁。此状态持续四到五秒之后,把灰线拿开。设定成功。

    设置较近距离P1:

    在想要设定距离的地方放一个被测物。请将灰线(学习线)和蓝线(电源负)相接,在此期间,如果被测物被捕捉到了,黄色灯会一直闪烁。此状态持续四到五秒之后,把灰线拿开。设定成功。

    注:设定过程中可能会出现黄灯和红灯一起闪烁的情况,说明传感器没有准确捕捉到被测物。需要把传感器稍微移动来对准被测物。直至黄灯单独连续闪烁为止。此设定过程必须在3分钟之内完成,否则传感器将被锁定。需要断开电源重新供电,然后重新设定。

    七、微型超声波位移传感器安装说明

    由于超声波传感器具有方向性,因此一定要注意其安装位置。建议安装位置要与被测物垂直,这样测量数据会相对准确。(附带安装固定螺母)


    八、微型超声波位移传感器安装注意事项

    ● 传感器为精密仪器,请勿刮花表面。

    ● 不能在真空区或防爆区使用该传感器。

    ● 确保传感器的供电电压和纹波电压在规格范围内。

    ● 请勿在50℃以上的水、蒸汽、酸、溶剂附近使用该传感器。

    ● 传感器使用时,不能有强烈的机械震动,工作环境不应该有强烈的电磁干扰。


    九、微型超声波位移传感器应用领域:

    距离测量,液位测量,高度测量,间隔测量,尺寸测量,材料堆积高度测量,填充物位测量,填充液面探测,直径和速度测量,轮廓测量,张力控制,包装检测,物体计数等。
