LVDT8卡扣安装式位移传感器
  • 产品详情
  • Product introduction

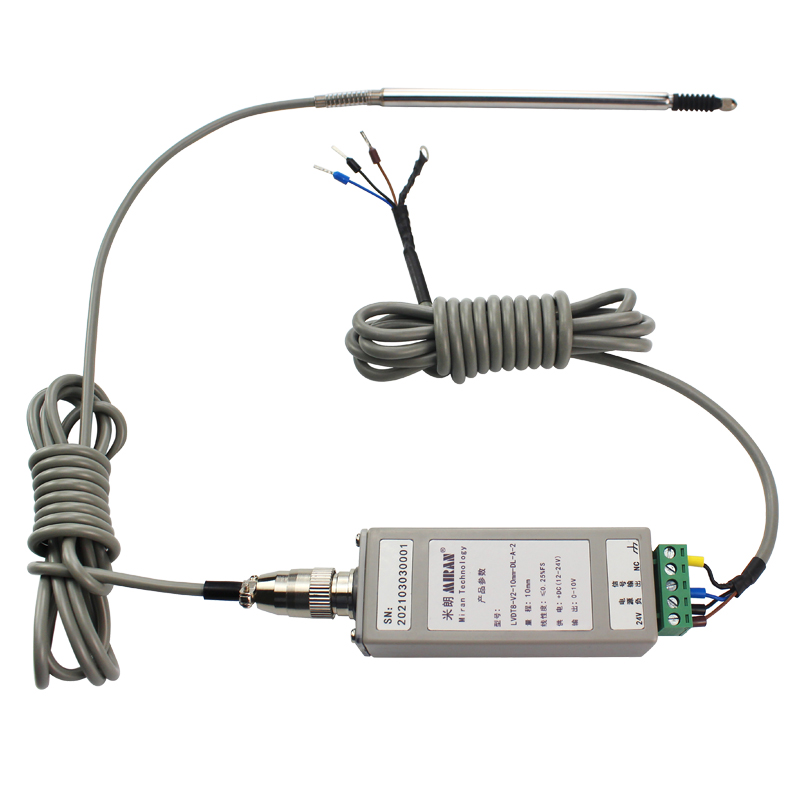

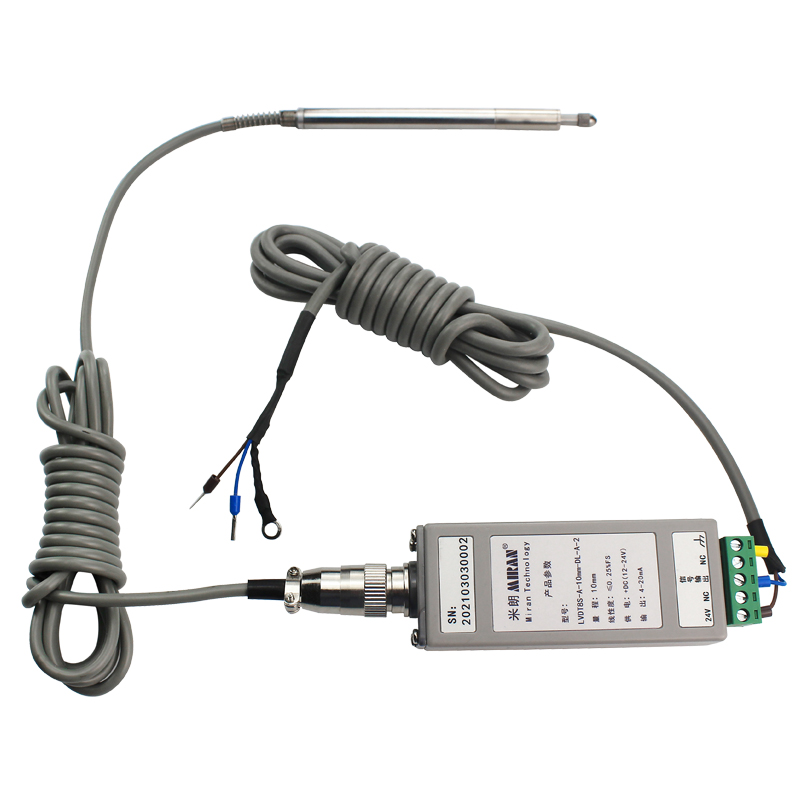

  • LVDT8卡扣安装式位移传感器LVDT8卡扣安装式位移传感器


    一、LVDT8卡扣安装式位移传感器概述:

    差动变压器式位移传感器(LVDT)可广泛应用于裂缝测量监测,桥梁测量监测,航天航空,机械, 建筑,纺织,铁路,煤炭,冶金,塑料,化工以及科研院校等国民经济各行各业,用来测量伸长,振动,物体厚度,膨胀等的高技术产品。

    LVDT8卡扣安装式位移传感器具有优良的性能,适用于质量控制和计量应用中的高精度,高重复性的测量。测头采用高硬度的耐磨材料氮化硅陶瓷,测轴移动部分采用精密导轨。笔形位移传感器外配变送器可输出标准的直流信号,采用方便的单电源+12~30V DC供电,电子电路密封在304不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工作。输出信号为标准的可被计算机或PLC使用的0-5V,0-10V,4-20mA或RS485输出。


    二、LVDT8卡扣安装式位移传感器特点:

    1.外径Φ8mm笔形回弹式位移传感器,

    2.探头为氮化硅陶瓷球,耐磨性好,

    3.测量范围由0-10MM ,分辩率高,重复性好,

    4.无滑动触点,使用寿命长,

    5.交流信号电源供电,外配高性能信号解调器,

    6.二线制4-20mA电流输出,三线制0-5V或0-10V电压输出,


    三、LVDT8卡扣安装式位移传感器应用领域:

    轴径跳动检测,纺织机械检测,阀门位置检测与控制,辊缝间隙测量,车辆制动装置磨损测量,机器人、精密位移测量,汽车零件在线检测,机床及工具定位、液压缸定位,桥面移位检测,地铁地道工程防护。


    四、LVDT8卡扣安装式位移传感器性能参数:

    位移量程

    2.5mm,5mm,10mm

    输出信号

    05V, 010V,420mARS485

    分辨率

    0.1um  数字式输出是16bit

    线性误差

    ≤±0.25%FS

    重复误差

    可达1um

    供电电源

    +1230V DC

    工作电流

    电压输出型     电流 <10mA

    二线420mA电流输出型  电流425mA

    RS485输出型    电流1540mA

    动态特性

    10Hz

    耐受冲击

    250g/11毫秒

    振动允限

    10g/2KHZ

    激励电压

    3Vrms

    激励频率

    5KHZ

    温度系数

    零点≤0.01%/

    灵敏度

    0.025%/

    工作温度

    -25℃~+85

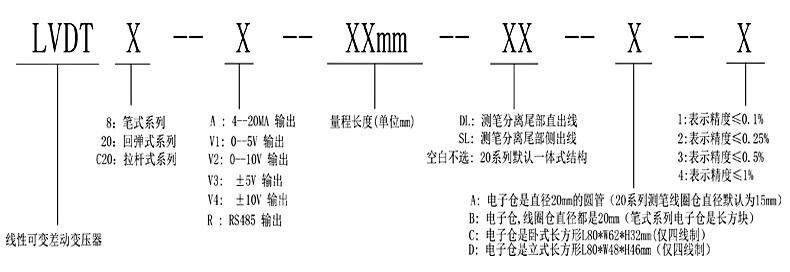

    五、LVDT8卡扣安装式位移传感器选型指引:
    LVDT8笔试位移传感器选型指引


    六、LVDT8卡扣安装式位移传感器接线方式:

    直流稳压电源输出电压值必须在规定的使用范围内

    1.电流信号输出 电缆线颜色定义:

     棕色----供电电源(+) 电流输入(+)

     蓝色----供电电源(-) 电流输出(-)

    2.电压信号输出 电缆线颜色定义:

     棕色---- 供电电源(+)

     蓝色---- 电压输出(+)

     黑色---- 供电电源(-)信号输出(-)

    3.数字RS-485信号输出 电缆线颜色定义:

     棕色---供电电源(+)

     黑色---供电电源(-)

     蓝色---信号A

     白色---信号B

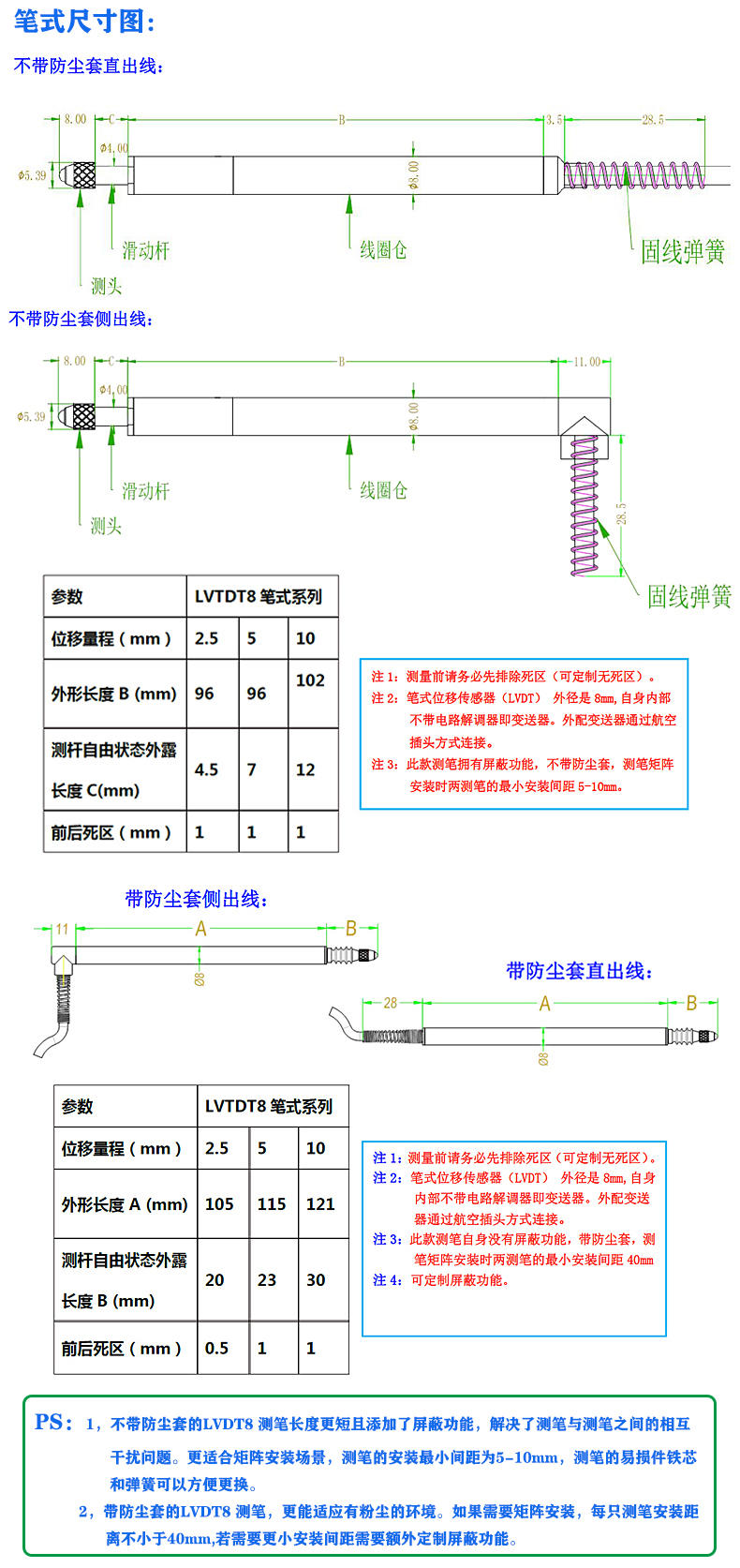

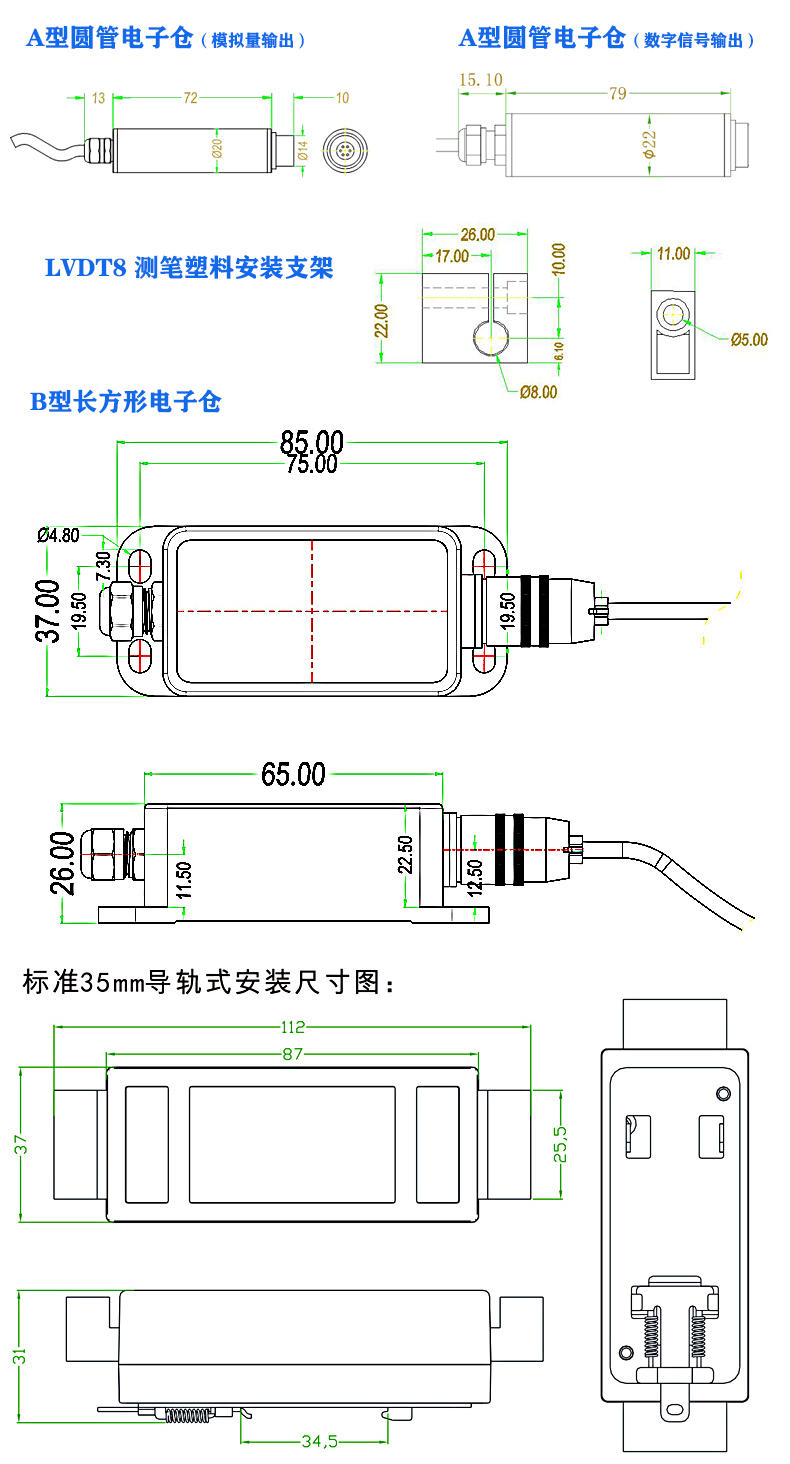

    七、LVDT8卡扣安装式位移传感器的机械尺寸

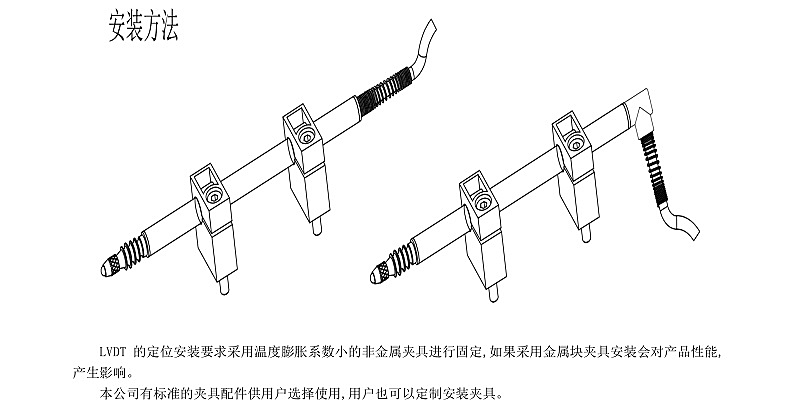

    LVDT8卡扣安装式位移传感器的机械尺寸LVDT8卡扣安装式位移传感器的机械尺寸LVDT8卡扣安装式位移传感器安装方法
