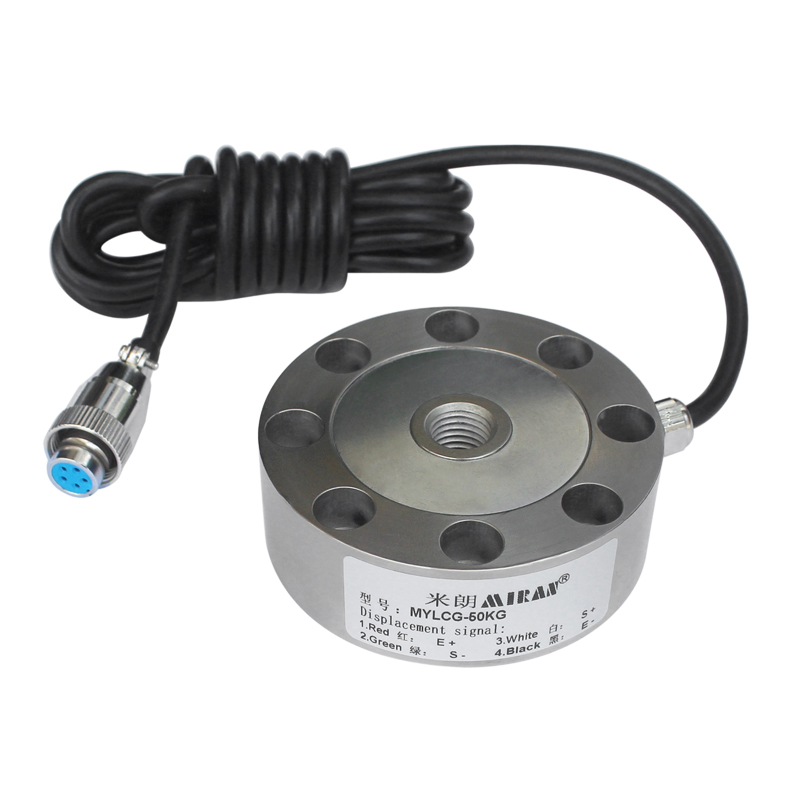

一、MCZ轮辐式称重传感器工作原理及特点：
轮辐式拉压力传感器是应变片的一种工作原理，是基于应变效应制作的，即导体或半导体材料在外界力的作用下产生机械变形时，其电阻值相应的发生变化。
轮辐式拉压力传感器采用合金钢表面镀镍，轮辐式弹性体拉式结构，具有低外形、抗偏载、精度高、强度好、安装方便、拉压输出对称性好等特点。
二、MCZ轮辐式称重传感器应用范围：
广泛应用于工业系统中力的测量和天车秤、轨道衡、料斗秤、反应釜、冷热液油压机、电子万能试验机、伺服电杠压装机、各类衡器等各种称重、测力的工业自动化测量控制系统。
量程
0-50,100,200,500KG
灵敏度
2.0±0.1mv/V
输入阻抗
720±10Ω
综合精度
±0.05%FS
输出阻抗
700±10Ω
非线性
±0.03%FS
工作温度
-20~+80℃
滞后误差
±0.03%FS
允许过负荷
120%FS
重复性误差
±0.03%FS
防护等级
IP66
零点温度系数
±0.02%FS/10℃
材质
合金钢
蠕变
±0.03%FS/30min
传感器激励电压
+5-12VDC
变送模块输入
mV极电压信号
变送模块供电
+12-24VDC
传感器接线方式

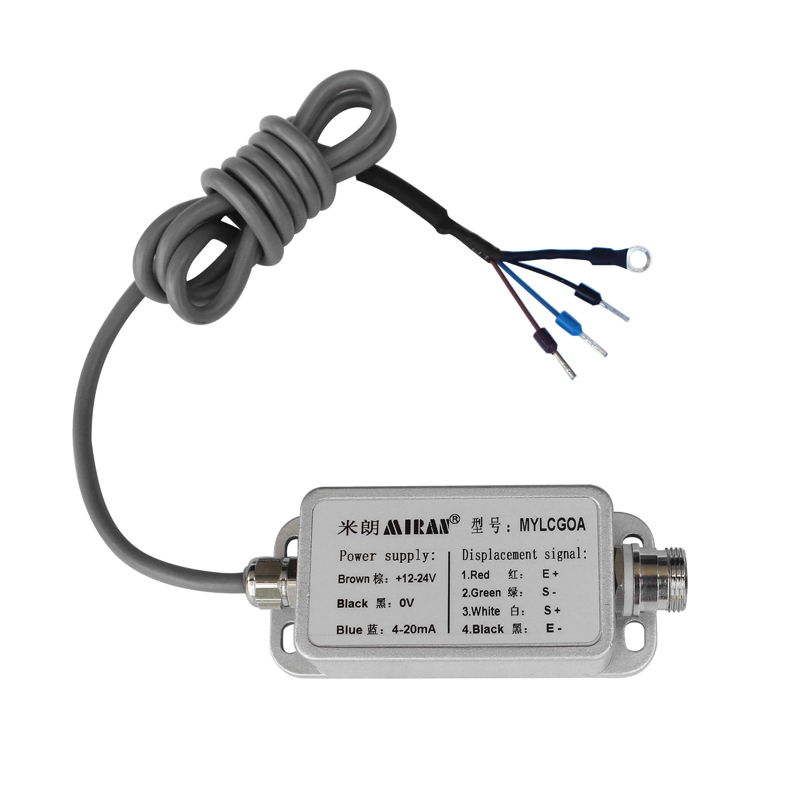

变送器模块接线方式
红色线
电源正 E+
棕色线
电源正 +12-24VDC
黑色线
电源负 E-
黑色线
电源负 0V
白色线
信号正 S+
蓝色线
模拟量输出
绿色线
信号负 S-
屏蔽线
接大地 GND
接大地 GND
三、MCZ轮辐式称重传感器技术参数：
四、MCZ轮辐式称重传感器接线定义：

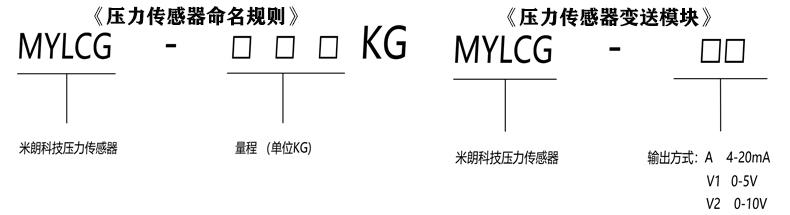

五、MCZ轮辐式称重传感器选型指导：

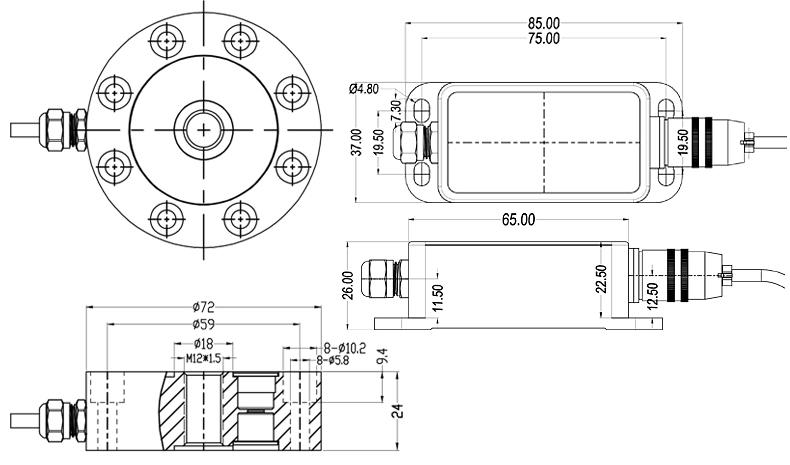

六、MCZ轮辐式称重传感器安装尺寸：
