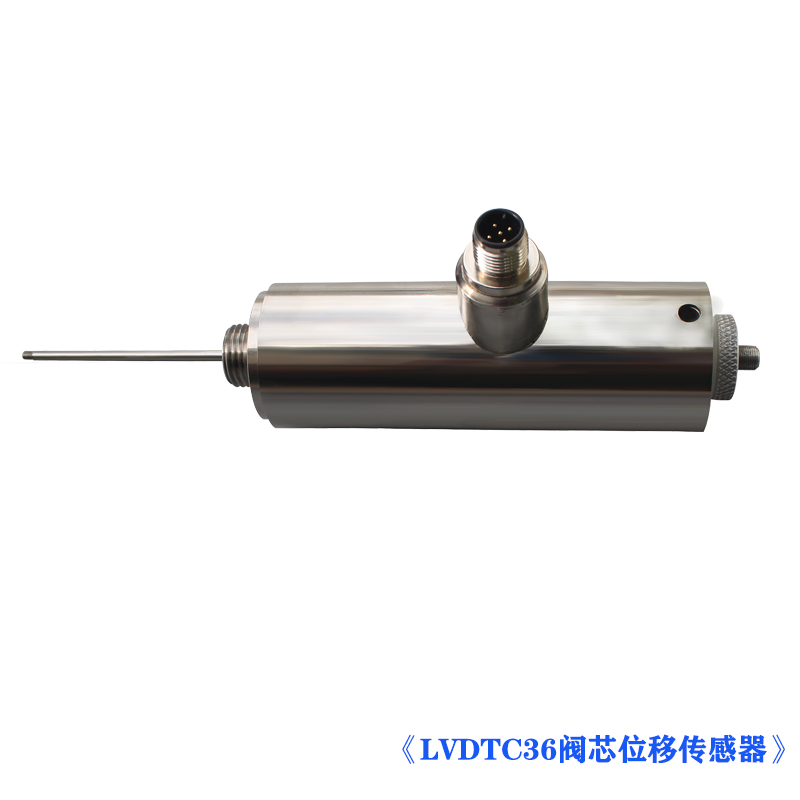

一、概述：
LVDTC36阀芯位移传感器采用差动变压器原理进行测量，直流LVDT具有优良的性能，采用方便的单电源+12～28V DC供电， 电子电路密封在304不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工作,输出信号为标准的可被计算机或PLC使用的0-10V、0-10V或4-20mA输出，可以承受35Mpa高压。广泛应用于液压控制领域,比例阀,伺服阀,换向阀,微距伺服油缸等。
二、特点：
● 耐高压，可承受 35MPa
● 非接触测量原理
● 防油、防水；测量范围宽2-40mm
● 信号输出：电流2线4-20mA，3线电压0-5V、0-10V，四线RS485数字信号
● 采用机械调零，调零范围2mm，摒弃传统的电位调零方式
● 高度集成，体积小，使用更方便
三、技术参数：
|
|
LVDTC36-40mm |
|
位移量程 |
0-40mm |
|
输出信号 |
0～5V, 0～10V,4～20mA |
|
分辩率 |
0～10V,4～20mA 为1um ； 0～5V 为2um |
|
线性误差 |
≤1% |
|
重复误差 |
可达1um |
|
供电电源 |
12～28V DC |
|
工作电流 |
3.9～22mA |
|
动态特性 |
50Hz |
|
激励电压 |
3Vrms |
|
激励频率 |
5KHZ |
|
温度系数 |
零点≤0.01%/℃ |
|
耐 压 |
35Mpa |
|
零点校准 |
机械式调零范围2mm |
|
工作温度 |
-25℃～+85℃ |

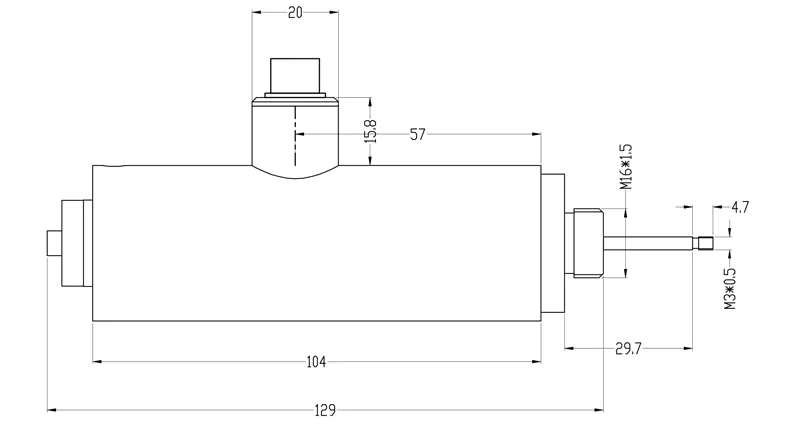

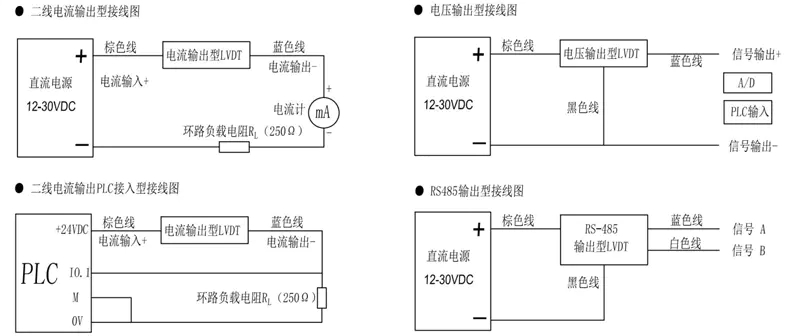

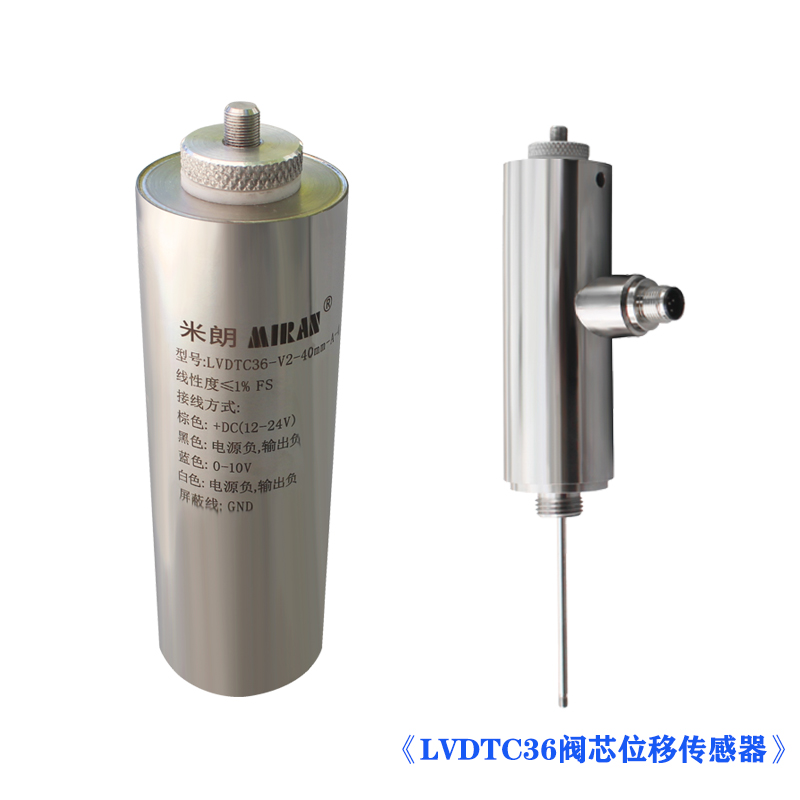

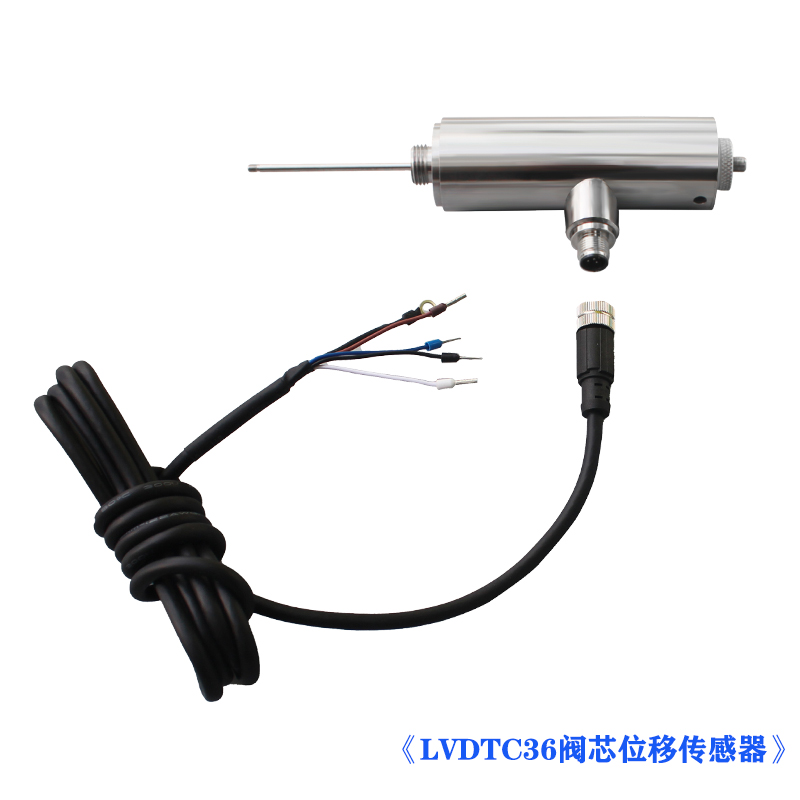

四、接线方式：
|
|
棕色 |
黑色 |
白色 |
蓝色 |
屏蔽线 |
|
三线制 电压 |
12～28V DC |
0V或信号负 |
0V或信号负 |
0～5V, 0～10V |
接大地 |
|
二线制 电流 |
12～28V DC |
NC |
NC |
4～20mA |
接大地 |

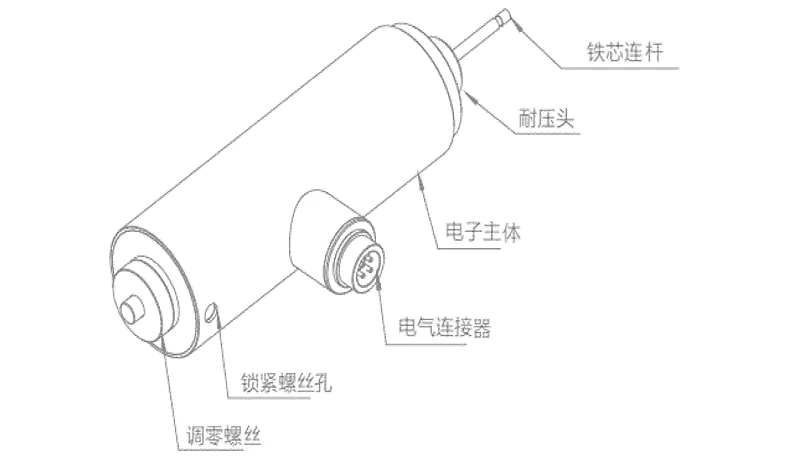

六、使用说明：
1、把铁芯连杆上入阀芯并锁紧螺丝。
2、将耐压管套住铁芯连杆并上入阀块锁紧螺丝。
3、将传感器主体部分套在耐压管上，安装上调零螺丝。
4、 插上连接线并给传感器供电24v,使传感器正常工作，可以接入电压表或者电流表对输出信号进行监测，旋动调零螺丝，移动传感器内部线圈在耐压管上的位置，一般以量程的一半做为安装的测试起点，即此时电压表，电流表读数如果是0-5v输出则为2.5v,如果是0-10v则为5v，如果是4-20Ma则为12Ma。
5、此时拧紧锁紧螺丝，锁紧耐压管，固定传感器位置，安装完成。
注：传感器默认测杆往里压进去的时候数据变大，如果需要需要反方向变大需要提前通知
