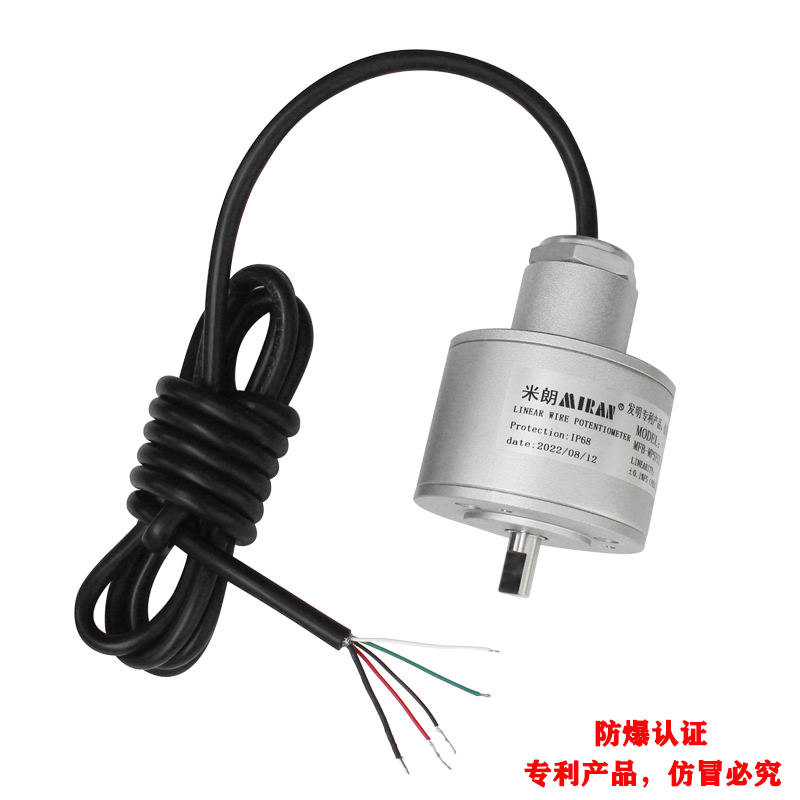

一、防水防爆型磁感应角度传感器概述：
MFB-MPSFS2防水防爆系列磁电编码器为测量电机旋转位置的内部非接触式绝 对 值编码器，产品采用米朗科技自主研发的各向异性磁电阻(AMR)传感器，并加入信号调理及算法，计算 绝 对 角度，可在水下100米里长期正常工作。
二、防水防爆型磁感应角度传感器产品特性：
● 信号输出：RS485半双工通信，4-20mA，0-5V，0-10V
● 支持（max）转速600rmp
● 体积小
● 抗污染能力强
● 绝 对 值输出，数据掉电记忆
● 防护等级IP68，可在水下100米里长期正常工作
三、防水防爆型磁感应角度传感器应用领域：● 伺服控制系统
● 机器手臂
● 位置测量
● 工业自动化控制
● 直流电机
四、防水防爆型磁感应角度传感器电气技术规格：|
技术规格 |
参数《防水防爆型磁感应绝 对输出型》 |
|
|
模拟输出 |
数字输出 |
|
|
输出信号 |
0～5V/0～10V/4～20mA |
RS485 |
|
电源电压 |
+12～24VDC |
+12～24VDC |
|
分辨率 |
0.09° |
0.09° |
|
可标定圈数范围 |
1～40圈 |
1～4080圈 |
|
线性精度 |
≤0.2%F.S. |
≤0.2%F.S. |
|
旋转方向 |
顺时针/逆时针 |
|
|
允许旋转速度 |
≤600rpm |
|
|
响应频率 |
100Hz |
|
|
防护等级 |
IP68 |
|
|
工作环境温度 |
-40℃～85℃ |
|
注：电源打开后因内部电路的初期化，请在上电50msec后，再输入命令。每次断电与上电保持间隔大于10秒。

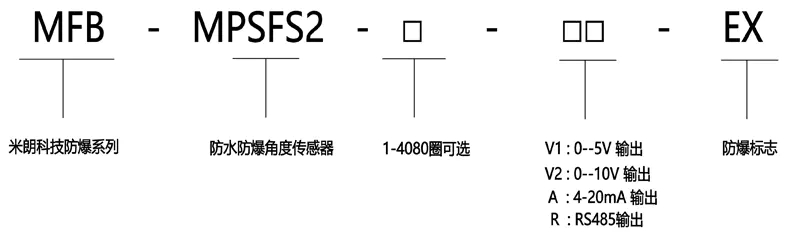

五、防水防爆型磁感应角度传感器选型指导：
六、防水防爆型磁感应角度传感器接线方式：
|
接线颜色 |
功能说明 |
备注 |
|
红色 |
电源正VCC |
+12V～24VDC |
|
黑色 |
电源负GND |
0V |
|
绿色 |
RS485-A/OUT+ |
信号输出 |
|
白色 |
RS485-B/OUT- |
信号输出 |
|
屏蔽层 |
接外壳 |
接地 |

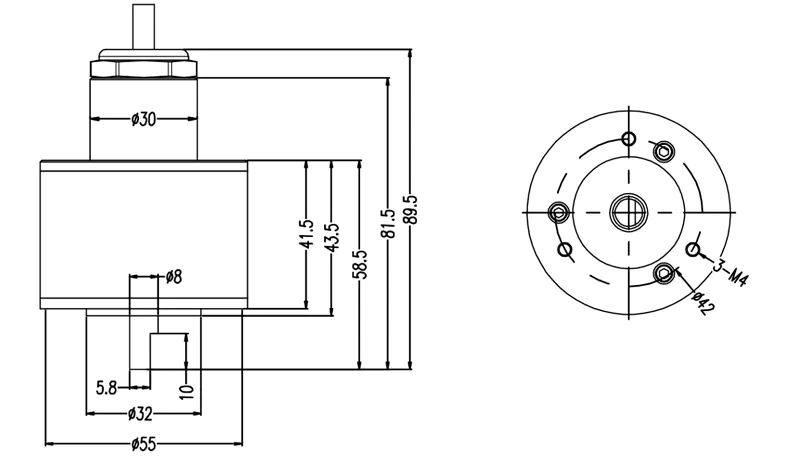

七、防水防爆型磁感应角度传感器安装尺寸：
