LVDT20回弹分离式位移传感器Product introduction 您现在的位置:首 页 > 产品展示 > 产品详情
LVDT20回弹分离式位移传感器
  • 产品详情
  • Product introduction


  • 详情介绍:

    LVDT20回弹分离式位移传感器概述:

    差动变压器式位移传感器(LVDT)可广泛应用于航天航空,机械, 建筑,纺织,铁路,煤炭,冶金,塑料,化工以及科研院校等国民经济各行各业,用来测量伸长,振动,物体厚度,膨胀等的高技术产品。

    直流LVDT具有优良的性能,采用方便的单电源+1224V DC供电, 电子电路密封在304不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工作,输出信号为标准的可被计算机或PLC使用的0-5V、0-10V或4-20mA输出。

    LVDT20回弹分离式位移传感器特点:

    ★内置精密直线轴承,重复性好 ★探头为氮化硅陶瓷球,耐磨性好

    ★无滑动触点,使用寿命长 ★直流单电源供电,内置高性能信号解调器

    ★二线制4-20mA电流输出,三线制0-5V或0-10V电压输出,四线制RS485数字信号

    ★外径Φ20mm,不锈钢304外壳,回弹式(可定制拉杆式)

    LVDT20回弹分离式位移传感器应用领域:

    ●轴径跳动检测 ●纺织机械检测

    ●阀门位置检测与控制 ●辊缝间隙测量

    ●车辆制动装置磨损测量 ●机器人、精密位移测量

    ●汽车零件在线检测  ●机床及工具定位、液压缸定位

    ●桥面移位检测  ●地铁地道工程防护

    LVDT20回弹分离式位移传感器技术参数:

    位移量程

    5mm,10mm,20mm,25mm,40mm,50mm,100mm

    输出信号

    0~5V, 0~10V,4~20mA,RS485

    分辨率

    ≤0.1um,  数字式输出是16bit

    线性误差

    ≤±0.25%FS

    重复误差

    zui高可达1um

    供电电源

    +12~30V DC

    工作电流

    450mA

    动态特性

    3Hz(拉杆式zui高可达50HZ)

    耐受冲击

    250g/11毫秒

    振动允限

    10g/2KHZ

    激励电压

    3Vrms

    激励频率

    5KHZ

    温度系数

    零点≤0.01%/℃

    灵敏度

    ≤0.025%/℃

    工作温度

    -25℃~+85℃

    选型指导:

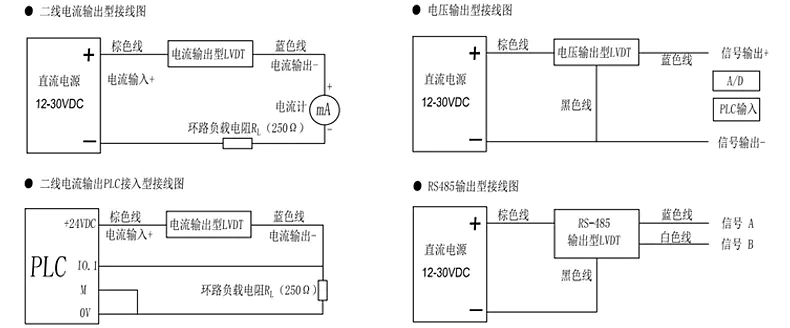

    接线方式:

    直流稳压电源输出电压值必须在规定的使用范围内

    1.电流信号输出 电缆线颜色定义:

     棕色----供电电源(+) 电流输入(+)

     蓝色----供电电源(-) 电流输出(-)



    2. 电压信号输出 电缆线颜色定义:

     棕色---- 供电电源(+)

     蓝色---- 电压输出(+)

     黑色---- 供电电源(-)信号输出(-)



    3.数字RS-485信号输出 电缆线颜色定义:

     棕色---供电电源(+)

     黑色---供电电源(-)

     蓝色---信号A

     白色---信号B

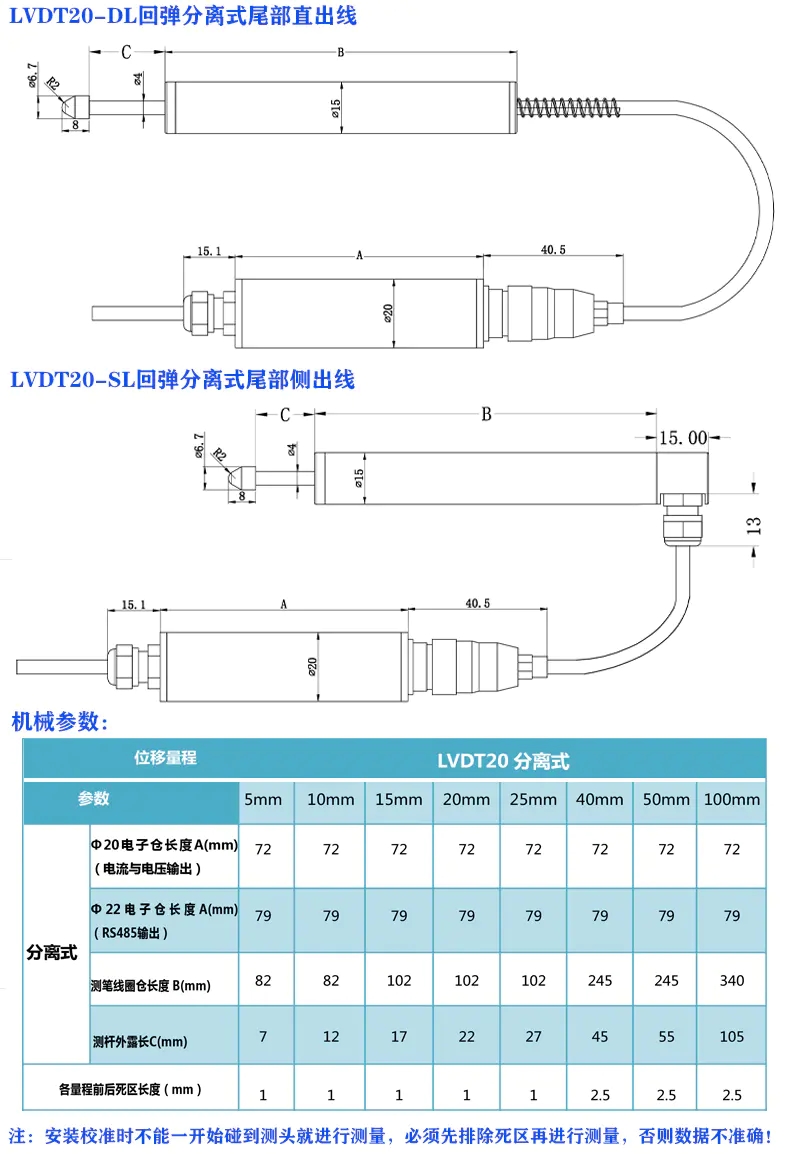

    机械安装尺寸:

    LVDT 的定位安装要求采用温度膨胀系数小的非金属夹具进行固定,如果采用金属块夹具安装会对产品性能,产生影响。

    本公司有标准的夹具配件供用户选择使用,用户也可以定制安装夹具。

    如需详询及具体价格,请拨打服务热线:18988775301 张工
