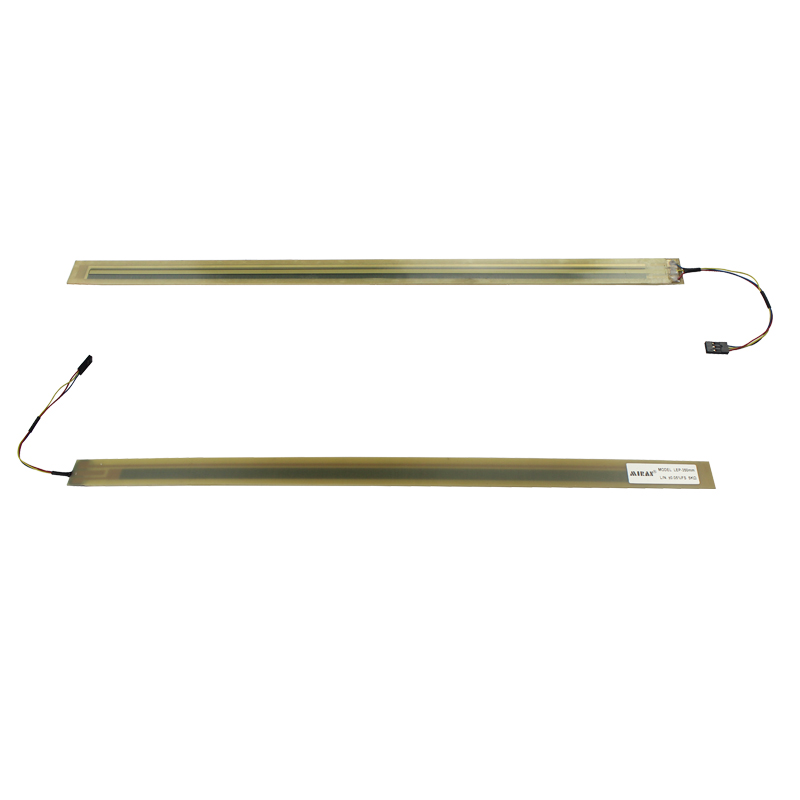

LEP防水防尘位移传感器概述：
LEP防水防尘位移传感器是由碳膜基板与一个金属箔片膜构成，两者中间中空隔开。碳膜基板上采用丝网印刷先进技术及工艺处理的电位计导电材料，基片正上方的采集金属箔片膜上印有低阻值的采集传感材料；外部位置触点施加的外力让采集膜片传感材料与电位计导电材料相接触，从而产生实时位移信号。专用的丝网印刷涂料以及连续的几道光刻机线性修刻工序，从而能保证线性精度优异、高寿命的传感器。
LEP防水防尘位移传感器特点：
●平坦载体、使用寿命长、分辨率高、稳定性高、材质精良
●防污渍、灰尘和液体的侵入 ●线性优异，zui高可达±0.05%FS
●防护等级IP67，工作温度高
LEP防水防尘位移传感器应用范围：
机器人系统，阀门执行机构，太阳能面板位置控制，轿车和卡车作为调整、车窗升降、折合式敞篷车顶、车镜系统等。
标准技术参数：
注意事项：在下列数据表中所列的线性度、使用寿命等数值是传感器工作在以运算放大器作为电压输出器输出电压给滑刷，且滑刷上不带负载(le≤10μA)的条件得出的。
|
|
LEP系列 |
50mm～200mm |
250mm～450mm |
500mm |
量程选型 参考:
50mm 100mm 150mm 200mm 250mm 300mm 350mm 400mm 450mm 500mm |
|
电气 参数 |
独立线性度（±%FS） |
0.1 |
0.05 |
0.05 |
|
|
电阻公差±10% |
5.0KΩ |
||||
|
电气行程 |
量程+6mm |
||||
|
解析度/分辨率 |
无断解析 |
||||
|
可重复性 |
0.05mm |
||||
|
滑刷正常工作电流 |
≤10μA |
||||
|
致故障时滑刷的zui大电流 |
10mA |
||||
|
zui大允许工作电压 |
30V |
||||
|
输出电压与输入电压的 有效温度系数比 |
通常5ppm/K |
||||
|
绝缘阻抗（500VDC） |
≥10MΩ |
||||
|
绝缘强度（500VAC，50Hz） |
≤100μA |
||||
|
机械 参数 |
宽度 |
21.3±0.5mm |
|||
|
厚度 |
1.3±0.2mm |
||||
|

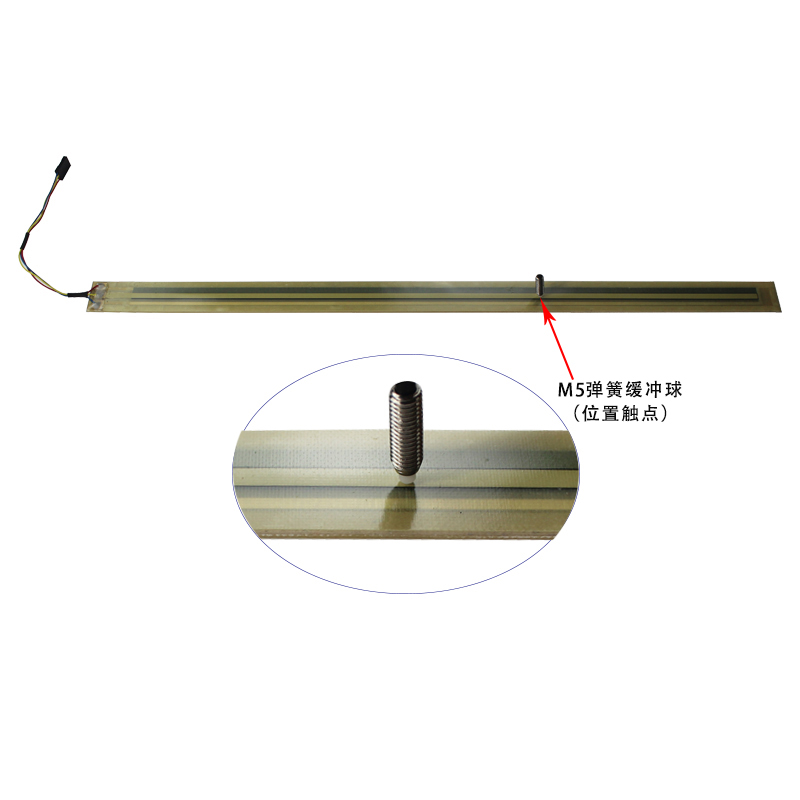

位置触点 |
M5弹簧缓冲球 |
||||
|
位置触点缓冲压力 |
2±1N |
||||
|
电气连接 |
150mm导线与杜邦插头，特殊连接方式可按客户要求定制 |
||||
|
环境 参数 |
抗振动标准 |
5～2000Hz ,Amax=0.8mm ,Amax=20g |
|||
|
抗冲击标准 |
50g,11ms |
||||
|
工作温度范围 |
-40℃～+125℃ |
||||
|
寿命 |
＞25*106 |
||||
|
zui大运行速度 |
1.1m/s |
||||
|
防护等级 |
IP67（不含接头） |
||||
|
安装 |
可选择粘合剂粘碳膜基板背面 |
||||

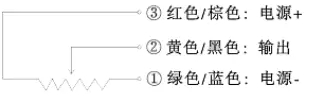

电气连接

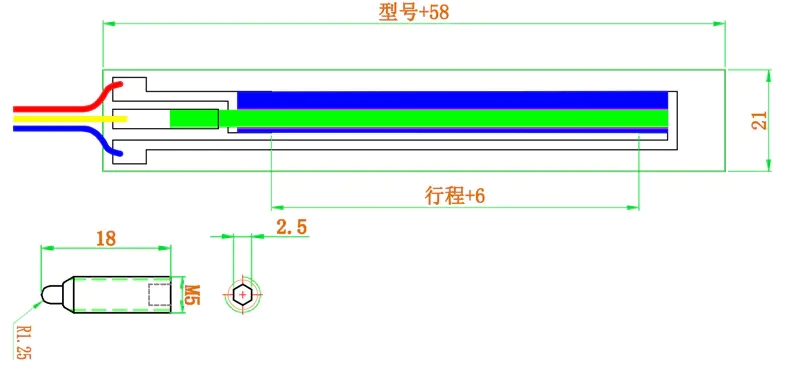

安装尺寸
