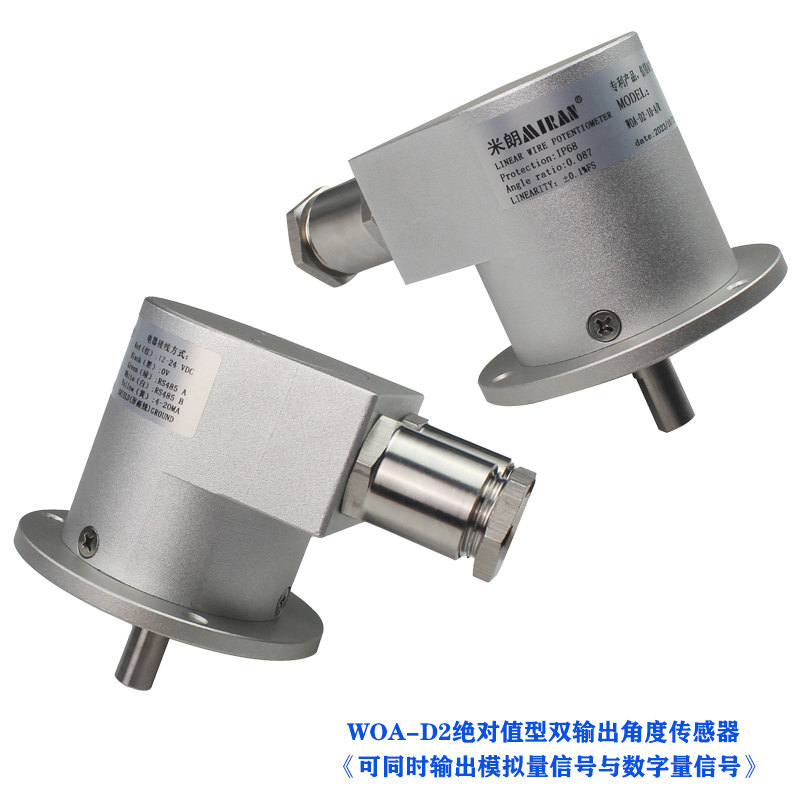

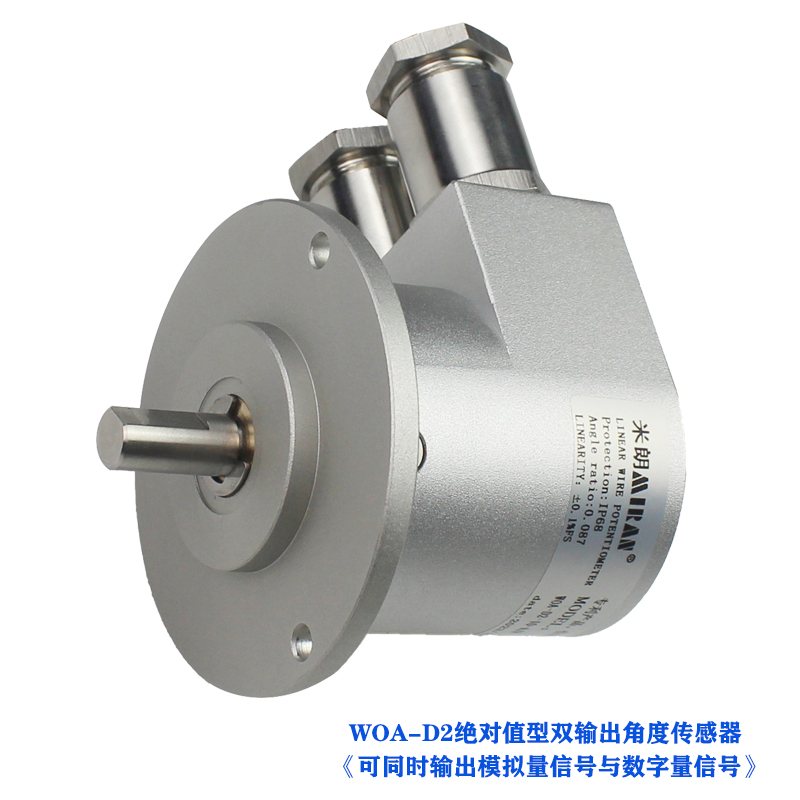

一、WOA-D2双输出型磁感应多圈角度传感器概述：
WOA-D2系列磁感应编码器为测量电机旋转位置的内部非接触式绝 对 值编码器，产品为米朗科技自主研发的磁感应多圈传感器，并加入信号调理及算法，计算绝 对角度，可同时输出模拟量信号与数字量信号。
二、WOA-D2双输出型磁感应多圈角度传感器特性：
● 信号输出：RS485半双工通信，4-20mA，0-5V，0-10V
● 支持（max）转速600rmp
● 体积小
● 抗污染能力强
● 绝 对 值输出，数据掉电记忆
三、WOA-D2双输出型磁感应多圈角度传感器应用领域：
● 伺服控制系统
● 机器手臂
● 位置测量
● 工业自动化控制
● 直流电机
四、WOA-D2双输出型磁感应多圈角度传感器技术规格：
|
技术规格 |
内容 |
|
|
模拟输出 |
数字输出 |
|
|
输出信号 |
0～5V/0～10V/4～20mA |
RS485 |
|
电源电压 |
+12～24VDC |
+12～24VDC |
|
分辨率 |
0.09° |
0.09° |
|
可标定圈数范围 |
1～40圈 |
1～4080圈 |
|
线性精度 |
≤0.2%F.S. |
≤0.2%F.S. |
|
旋转方向 |
顺时针/逆时针 |
|
|
允许旋转速度 |
≤600rpm |
|
|
响应频率 |
100Hz |
|
|
工作环境温度 |
-10℃～60℃（低温状态下，需保持无结晶状态） |
|

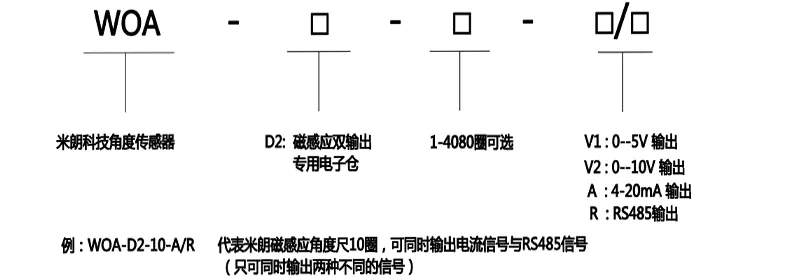

五、WOA-D2双输出型磁感应多圈角度传感器选型：
六、WOA-D2双输出型磁感应多圈角度传感器接线方式：
|
接线颜色 |
功能说明 |
备注 |
|
红色 |
电源正VCC |
+12V～24VDC |
|
黑色 |
电源负GND |
0V |
|
绿色 |
RS485-A/OUT+ |
信号输出 |
|
白色 |
RS485-B/OUT- |
信号输出 |
|
黄色 |
4-20mA/0-5V/0-10V |
模拟量信号输出 |
|
屏蔽层 |
接外壳 |
接地 |

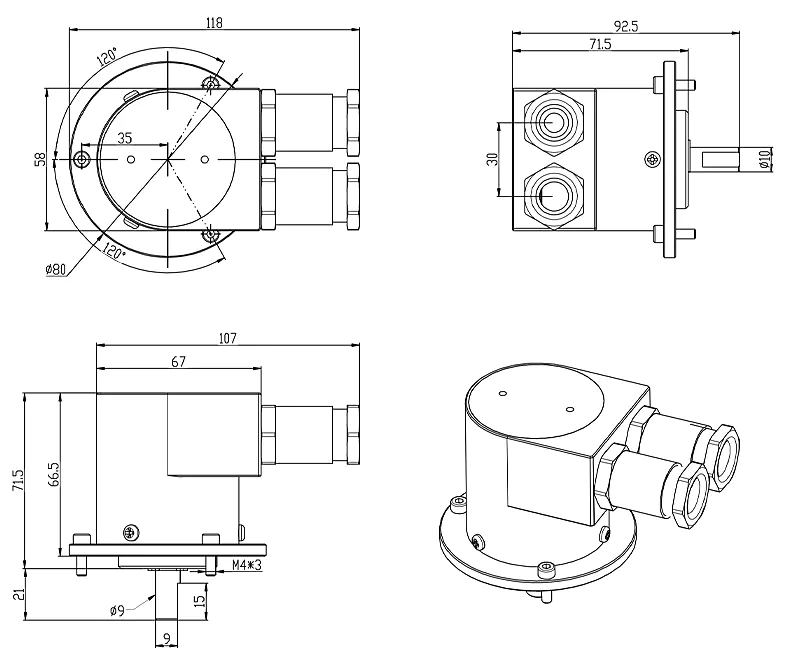

七、WOA-D2双输出型磁感应多圈角度传感器安装尺寸：
