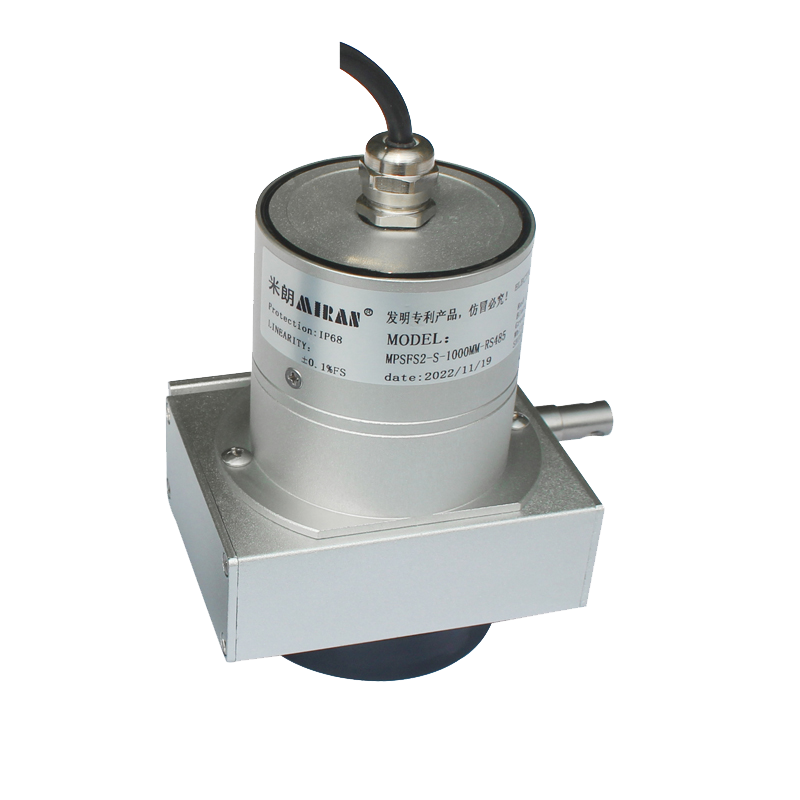

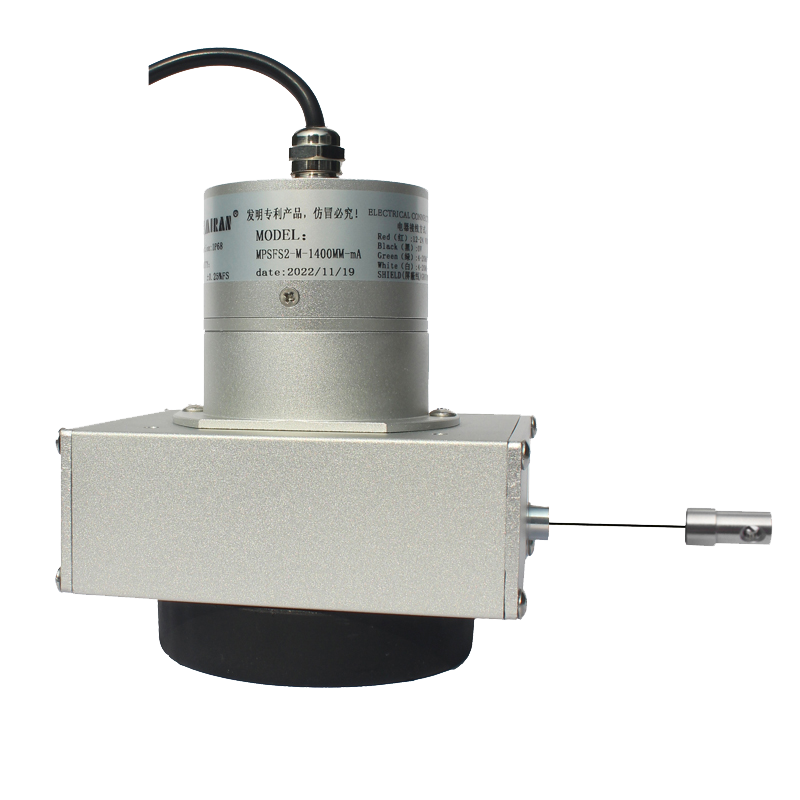

一、MPSFS2系列防水型拉线式位移传感器产品特征：
1、防水型（磁感应）拉绳位移传感器，采用米朗公司自主研发多圈磁感应jue对值编码器，内部使用高强度灌封胶封装，从而保证磁感应jue对值编码器能够在水下长期正常工作。
2、整个产品零部件均采用在水内永不生锈材料制作，如：不锈钢发条和拉绳，铝合金外壳和线轮，塑料发条外壳，陶瓷轴承。
3、S机座和M机座系列产品往复运动的瞬间加速不可超过1米/秒；L机座和XL机座系列产品往复运动的瞬间加速不可超过0.5米/秒；否则将导致钢索断裂。
二、MPSFS2系列防水型拉线式位移传感器技术参数：
|
项目规格 |
内容 |
备注 |
|
量程 |
100mm-35000mm |
其他行程可定制 |
|
电源电压 |
DC12V～DC24V （电压/电流/RS485） |
波动5%以下 |
|
电源电压VCC消耗电流 |
40mA |
不含突变情况 |
|
输出信号 |
电压输出型：0-5V，0-10V， 数字信号输出型：RS485， |
jue对值输出 |
|
线性精度 |
±0.25%FS |
|
|
重复性 |
±0.05%FS |
|
|
分辨率 |
16位 |
|
|
线径规格 |
0.8mm或1.5mm(SUS304) |
|
|
工作环境温度 |
-10℃～60℃ |
低温状态下，需保持无结晶状态 |
|
震动 |
10Hz to 2000Hz |
|
|
防护等级 |
IP68 |
|
三、MPSFS2系列防水型拉线式位移传感器接线方式：（具体接线方式以实物为准）
|
|
电流型 |
电压型 |
RS485 |
|
红色线 |
电源正DC12V～DC24V |
电源正 DC12V～DC24V |
电源正DC12V～DC24V |
|
黑色线 |
电源负 0V |
电源负 0V |
电源负 0V |
|
黄色/绿色线 |
输出 4-20mA |
输出0-5V，0-10V |
RS485 A+ |
|
白色线 |
空 |
空 |
RS485 B- |
|
屏蔽线 |
接大地 GND |
接大地 GND |
接大地 GND |

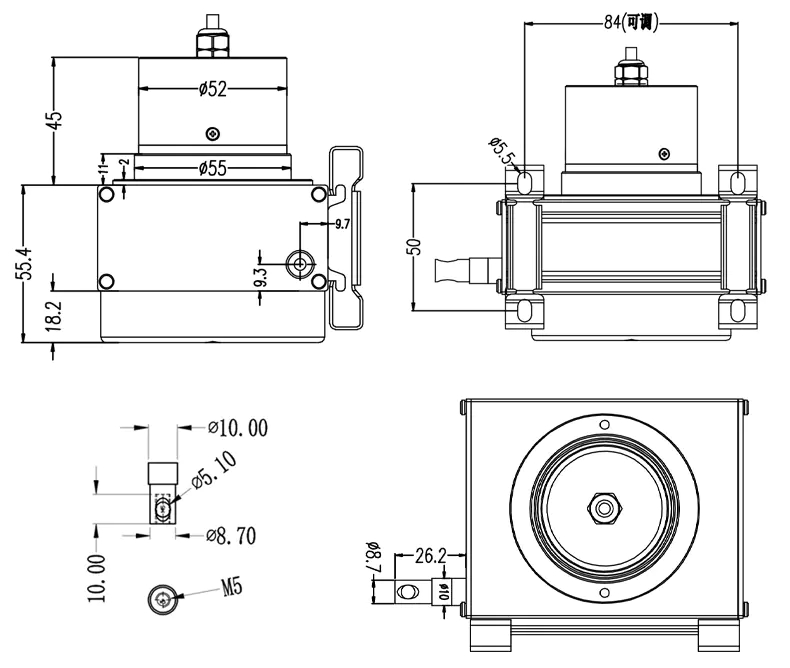

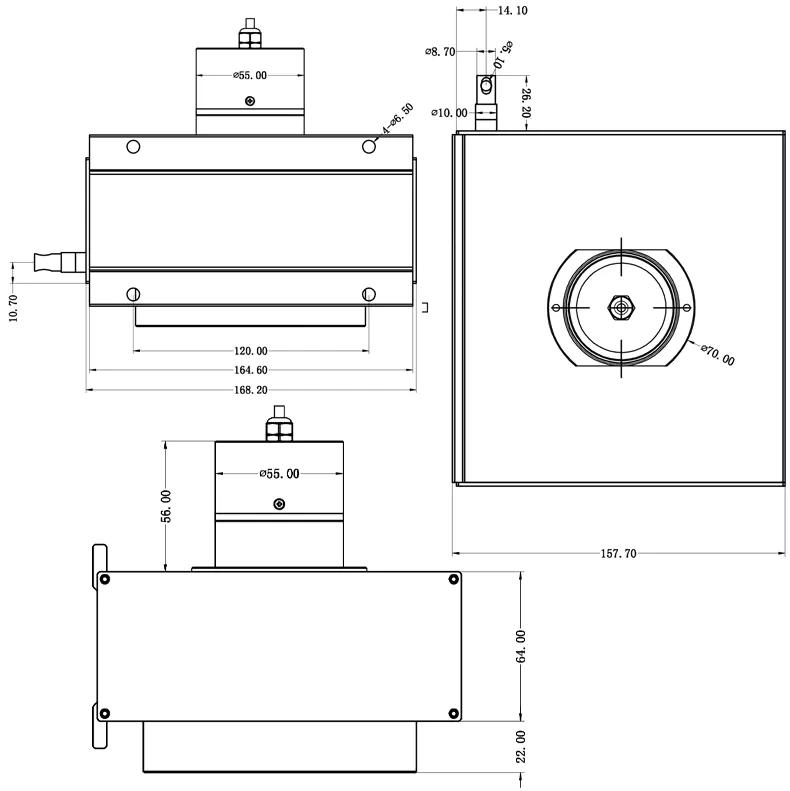

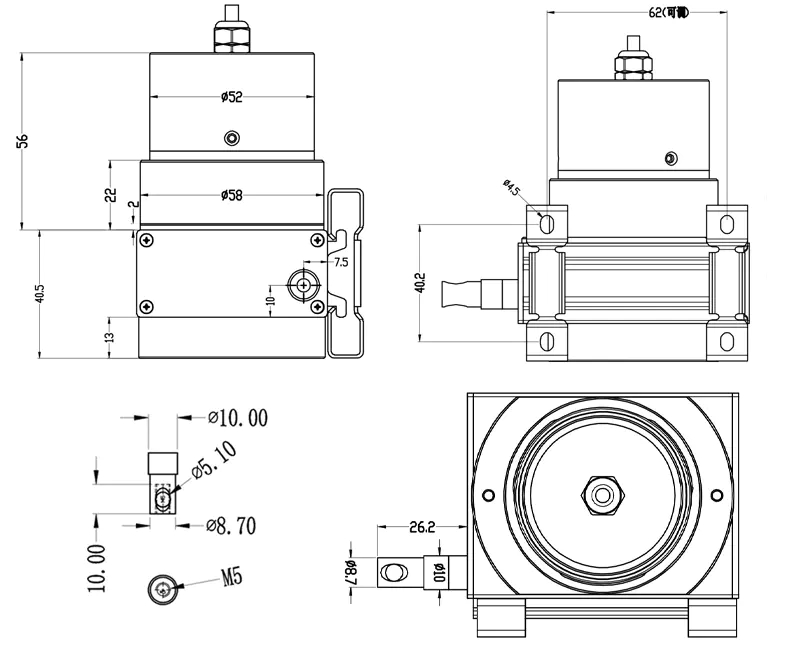

四、安装尺寸：
MPSFS2-S:
MPSFS2-M：
MPSFS2-L:
六、安装注意事项：
1、利用底部４个固定螺丝孔,依现场及机器安装空间设施需要,直接安装或另加保护或其他机械使用。
2、不锈钢索安装时,须注意水平角度,亦即尽量使钢索由出线口至移动部位之机构,于工作时水平滑动。
3、保持较小角度（容许偏差＋/-3°）以确保量测精度及钢索之寿命。
钢索本体是不锈钢加涂氟层,请勿让其受外力的割伤﹑烧损﹑撞击等不当之事发生：过量的粉尘﹑积屑或是足以破坏钢索的物品贮留于内部的滑轮或出线口将造成钢索破损,导致运转不顺的故障。
4、未安装于工作台或固定坐前,请勿用手或是其它产品将钢索拉出并让其瞬间自行弹回．此举将造成钢索断裂,伤害本体结构及人身 安 全。
5、若使用于非直线运动的机构,请加装适当的滑轮运转。
6、若使用于环境恶劣或特殊场合,请自行加装保护机构。
七、应用范围：
裂缝测量监测，桥梁测量监测，仓储位置定位，水库大坝保护，闸门开度控制，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械，工业机器人，射出机，木工机械，电梯，空气压缩机/油压机，高度机，X-Y轴及其它长度位移，液位等相关尺寸量测和位置控制。
