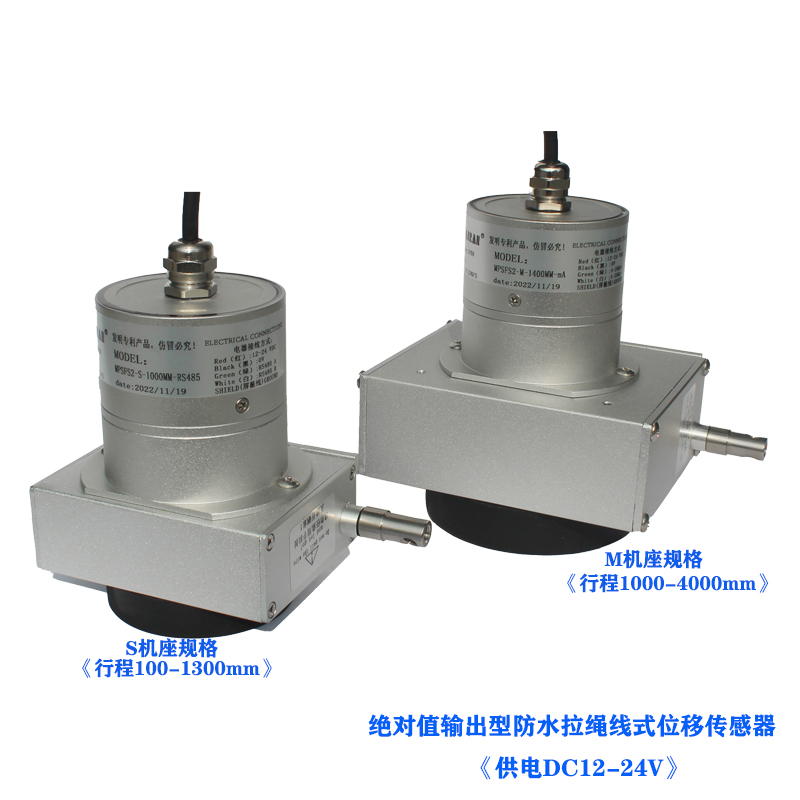

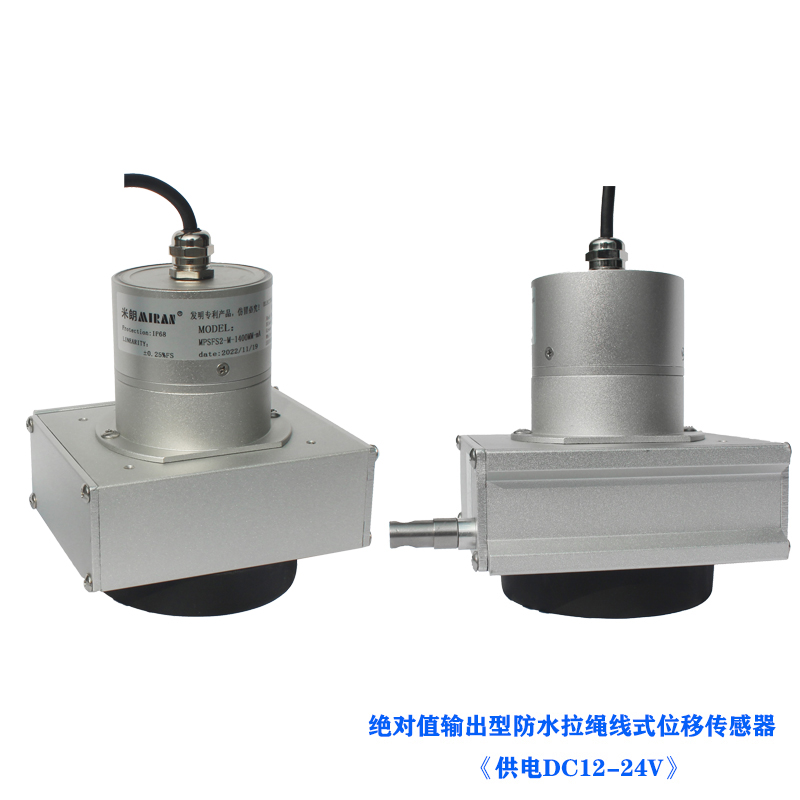

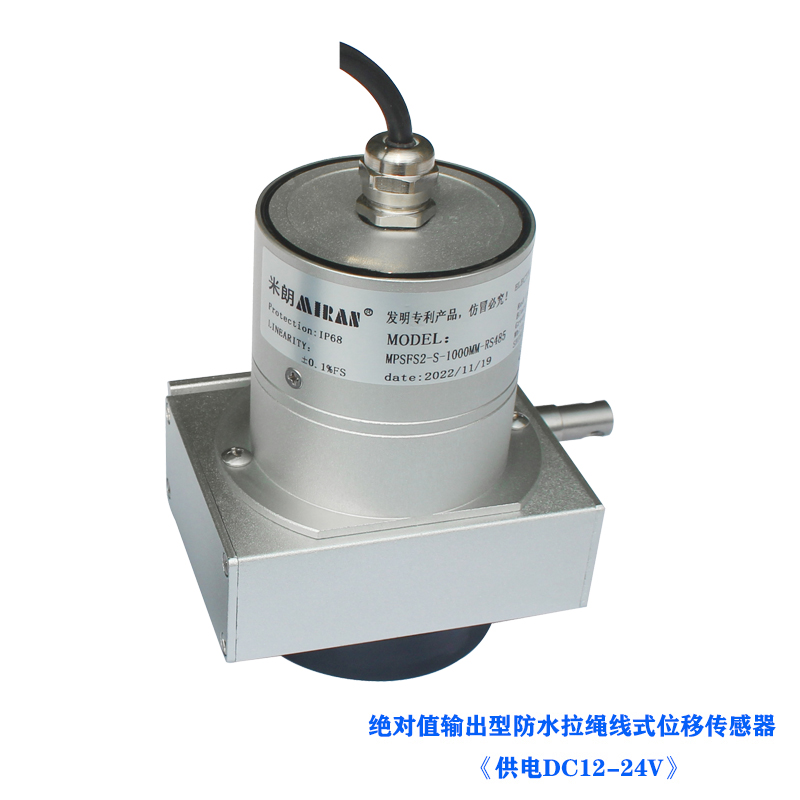

一、MPSFS2防水型拉线式裂缝计概述：
MPSFS2防水型拉线式裂缝计，采用米朗公司自主研发多圈磁感应绝 对值编码器，内部使用高强度灌封胶封装，从而保证磁感应绝 对值编码器能够在水下长期正常工作。MMPSFS2防水绝 对值型拉绳位移传感器零部件均采用在水内永不生锈材料制作，如：不锈钢发条和拉绳，铝合金外壳和线轮，塑料发条外壳，陶瓷轴承。
二、MPSFS2防水型拉线式裂缝计技术参数：
|
项目规格 |
内容 |
备注 |
|
量程 |
100mm-35000mm |
其他行程可定制 |
|
电源电压 |
DC12V～DC24V （电压/电流/RS485） |
波动5%以下 |
|
电源电压VCC消耗电流 |
40mA |
不含突变情况 |
|
输出信号 |
电压输出型：0-5V，0-10V， 数字信号输出型：RS485，SSI |
绝 对 位置输出型 |
|
线性精度 |
±0.25%FS |
|
|
重复性 |
±0.05%FS |
|
|
分辨率 |
16位 |
|
|
线径规格 |
0.8mm或1.5mm(SUS316) |
|
|
工作环境温度 |
-10℃～60℃ |
低温状态下，需保持无结晶状态 |
|
震动 |
10Hz to 2000Hz |
|
|
防护等级 |
IP68 |
|
三、MPSFS2防水型拉线式裂缝计接线方式：（具体以实物接线为准）
|
|
电流型 |
电压型 |
RS485 |
|
红色线 |
电源正DC12V～DC24V |
电源正DC12V～DC24V |
电源正DC12V～DC24V |
|
黑色线 |
电源负 0V |
电源负 0V |
电源负 0V |
|
黄色/绿色线 |
输出 4-20mA |
输出0-5V，0-10V |
RS485 A+ |
|
白色线 |
空 |
空 |
RS485 B- |
|
屏蔽线 |
接大地 GND |
接大地 GND |
接大地 GND |
四、安装尺寸：

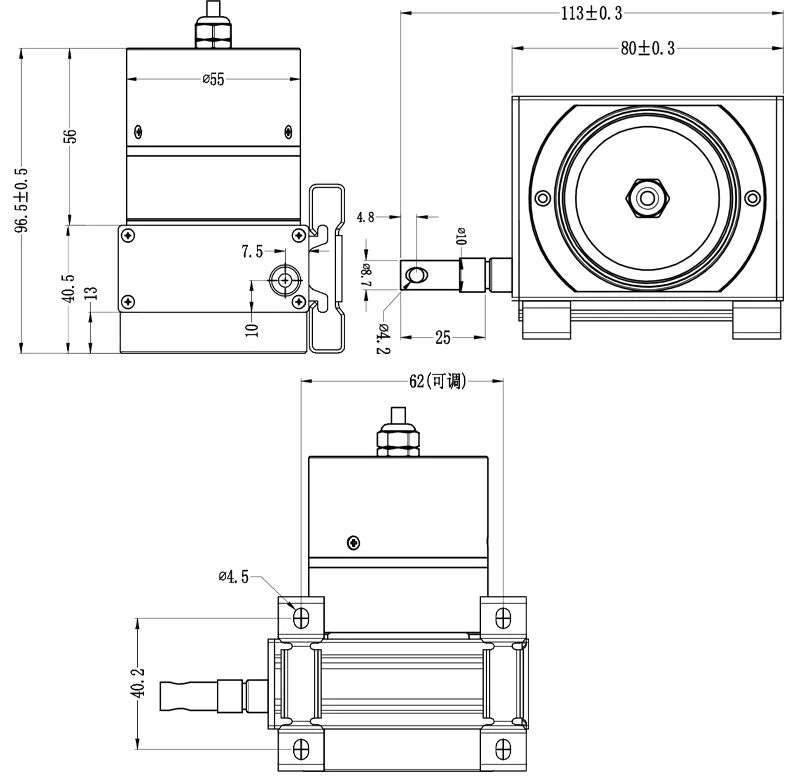

MPSFS2-S系列：

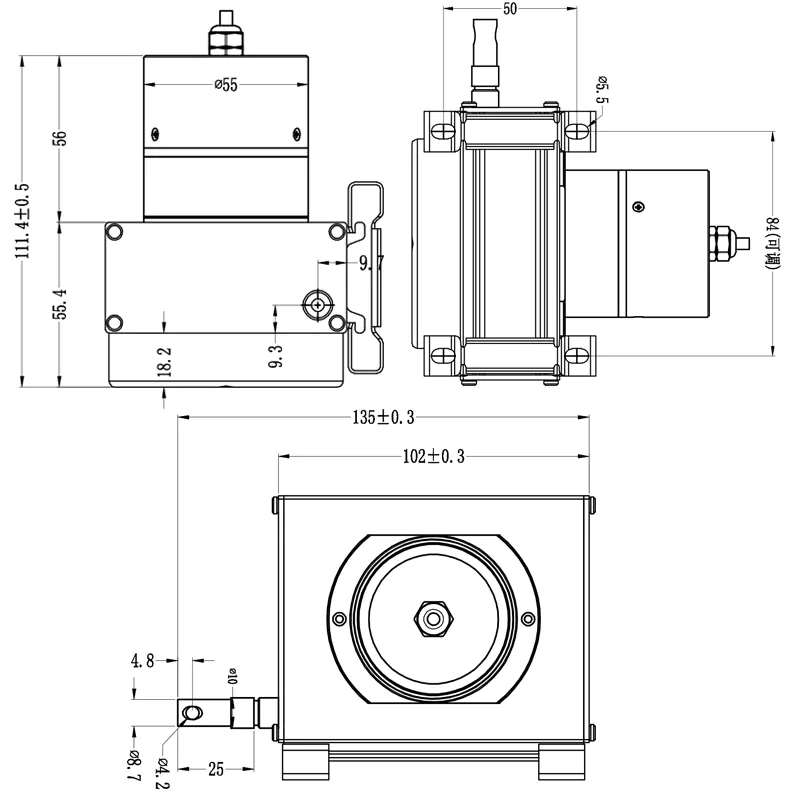

MPSFS2-M系列：

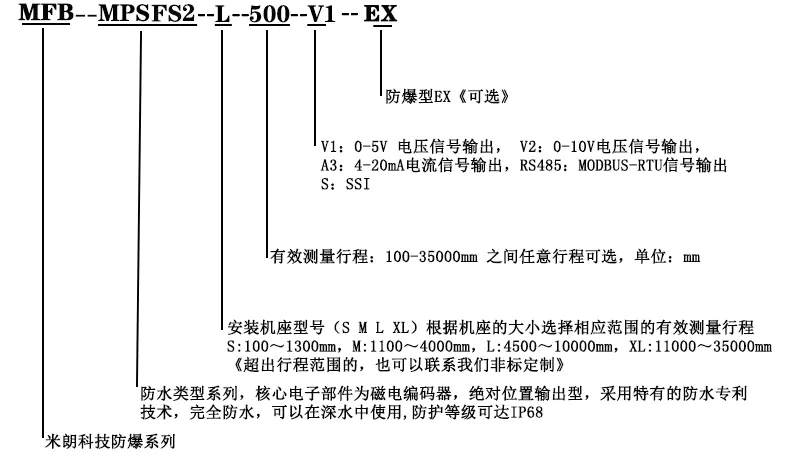

五、选型指导：
如需详询产品参数及具体价格，请拨打服务热线：18988775297 田工
