三、振弦式渗压计技术参数：
|
规格代号 |
02 |
04 |
06 |
08 |
10 |
20 |
|
测量行程 MPa |
0～0.2 |
0～0.4 |
0～0.6 |
0～0.8 |
0～1.0 |
0～2.0 |
|
外形尺寸 |
Φ32x120mm |
|||||
|
分辨率 |
﹤0.1% F.S |
|||||
|
线性度 |
﹤1% F.S |
|||||
|
温度测量范围 |
-30℃～+70℃ |
|||||
|
温度测量精度 |
±0.5℃ |
|||||
|
耐水压 |
满量程的1.2倍（MPa） |
|||||
|
绝缘电阻 |
≥50MQ |
|||||
注：参数指标也可按需求订制。
特点：
1.采用进口钢弦，温度性能稳定，使用寿命长，产品一致性好；
2.内置智能温度传感器，便于进行温度补偿，提高监测数据准确性和可靠性；
3.采用IP68，标准设计，防水性能优异；
4.使用标准水工电缆，系统更加可靠。
四、振弦式渗压计选型：

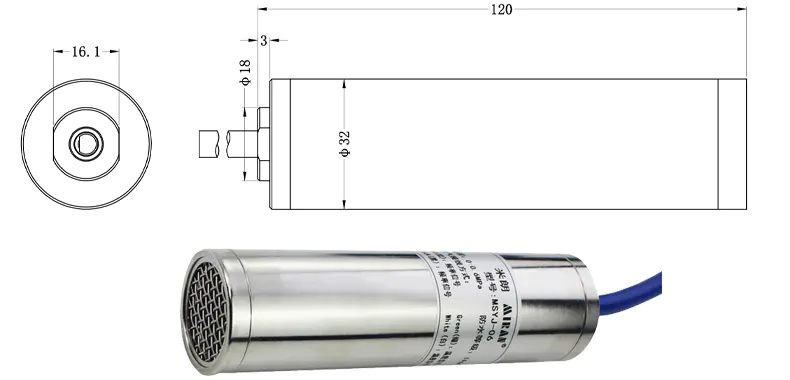

五、振弦式渗压计安装尺寸及接线方式：
渗压计采用两芯屏蔽电缆，若配有温度传感器，则采用四芯屏蔽电缆。
|
传感器线缆颜色 |
绿 |
白 |
红 |
黑 |
|
线序定义 |
温度+ |
温度- |
频率 |
频率 |
1.因本产品属于高精度电子测量传感器，尽可避免碰撞等现象。如有剧烈跌摔导致产品无法使用，请跟本公司售后服务部联系，请勿自行拆机。
2.因产品安装在现场，可能会遇到恶劣环境的影响。应尽量安装在避雷的环境，如有必要需对产品集成环境做好接地处理，以将雷击电流引到大地以保护设备。
3.在您使用本产品之前，请仔细阅读本指南提供的相关信息。验收产品 时请核对质检证书、合格证、说明书等资料。
4.如果仪器有故障或不同程度的损坏，请不要自行尝试修复，本公司有专业的售后团队及时为你服务，切勿自行打开设备。
